#5 De cablechain en bedrading
Bekijk de video over de cablechain en de bedrading.
Volgorde:
Homeswitches en connectoren
De cablechain
De bedrading
Downloads:
stl-cablechain.zip
Benodigdheden:
| 3D Prints: | Aantal: | Afbeelding: | |
| chain-link.stl | 70 |  |
|
| chain-link-end.stl | 2 |  |
|
| chain-link-start-y.stl | 1 |  |
|
| chain-link-start-x.stl | 1 |  |
|
| chain-link-clip.stl | 74 |  |
|
| x-chain-profilemount.stl | 2 |  |
|
| x-chain-profilemount-top.stl | 2 |  |
|
| x-cable-clip.stl | 5 |  |
|
| x-homeswitchmount.stl | 1 |  |
|
| y-homeswitchmount.stl | 2 |  |
Voor de linker Y-as moet deze in de slicer gespiegeld worden. |
| z-homeswitchmount.stl | 1 |  |
|
| z-chain-profilemount.stl | 1 |  |
|
| Hardware: | Aantal: | Link: | |
| 1 mtr 15x30x15 u-profiel... | 2 | https://amzn.to/4hpdhyu | |
| ...of 1mtr 15x30 hoekprofiel | 4 | https://amzn.to/42QGgoP | |
| M4x10 | 4 | ||
| M4x16 | 2 | ||
| Sluitring M4 | 6 | ||
| M4 glijmoer | 4 | https://amzn.to/4ouEYZ0 | |
| GX12-4 connector set | 4 | https://amzn.to/3WApirr | |
| Kabel: | Lengte: | Link: | |
| 4-aderig afgeschermd | 7,5 mtr | https://amzn.to/4nb8hi9 | |
| 2-aderig afgeschermd | 8,5 mtr | https://amzn.to/47nLAS7 |
Kabellengtes:
De bovenstaande lengtes van de kabels zijn berekend als de elektronica voor de besturing zich rechts achteraan de machine bevind op een afstand van ongeveer 50cm. Voor de homeswitches is er dan ongeveer 8,5mtr kabel nodig en voor de stappenmotoren ongeveer 7,5 mtr. Mocht u de elektronica echter op een andere plaats willen hangen dan dient u de extra lengtes daarbij op te tellen.

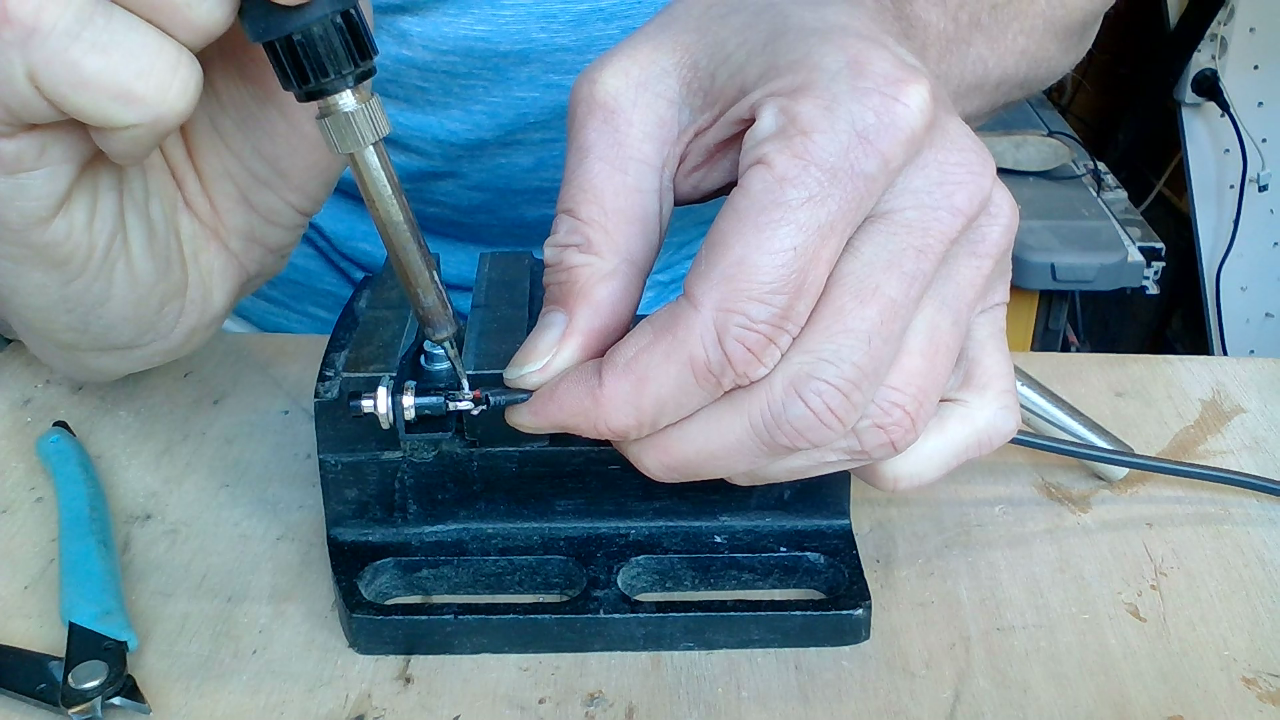

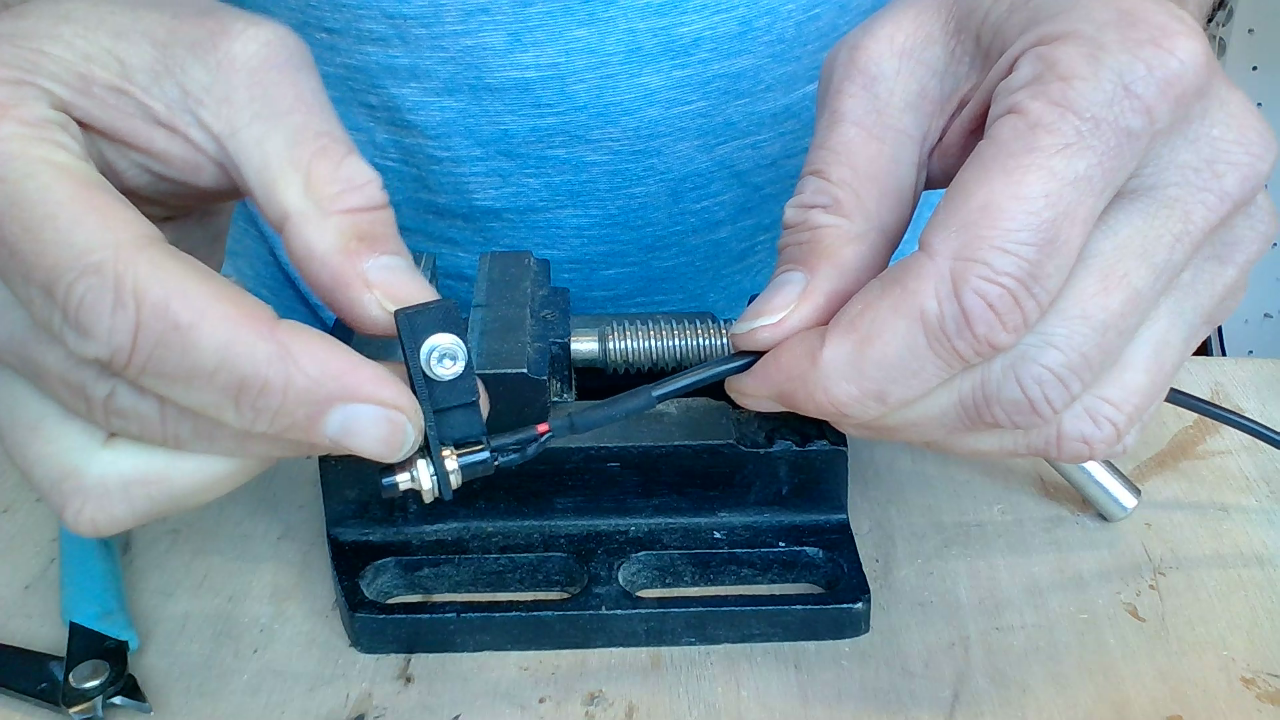

Soldeer de kabel op de schakelaar zoals op bovenstaande foto. Gebruik hiervoor 2 krimpkousjes van 1cm voor de draden en een krimpkous van 2cm voor de kabel.

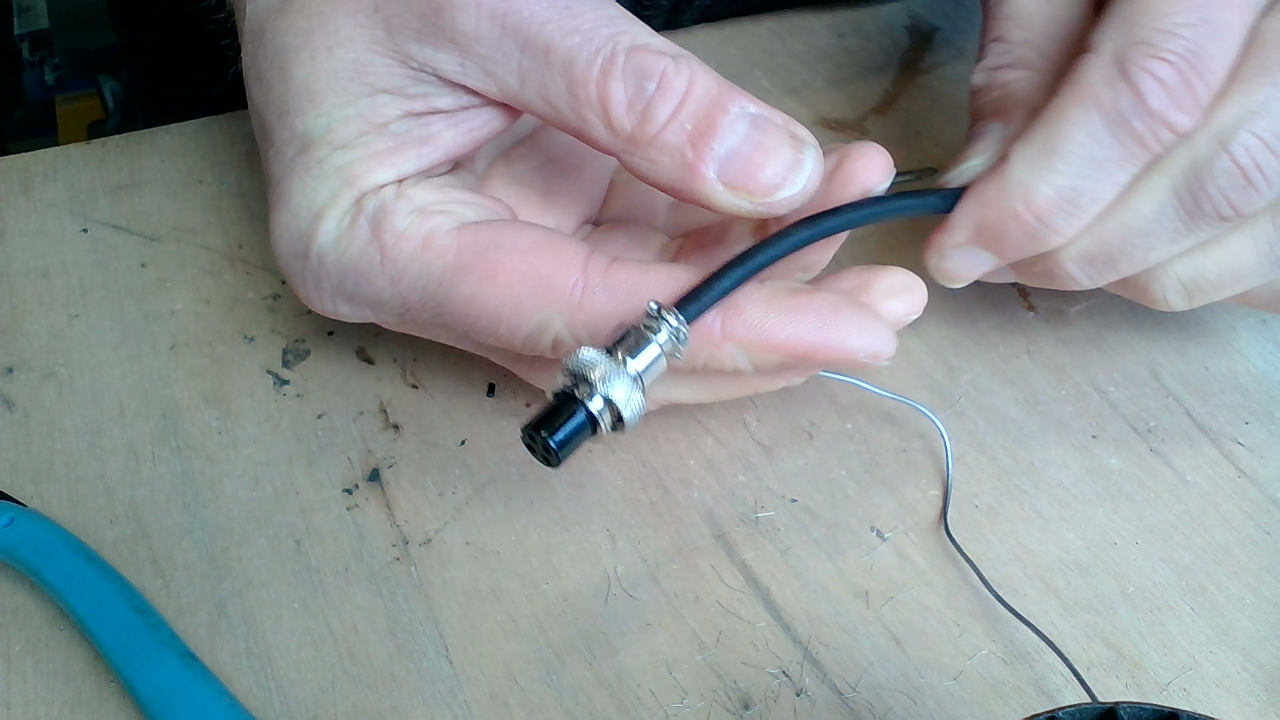

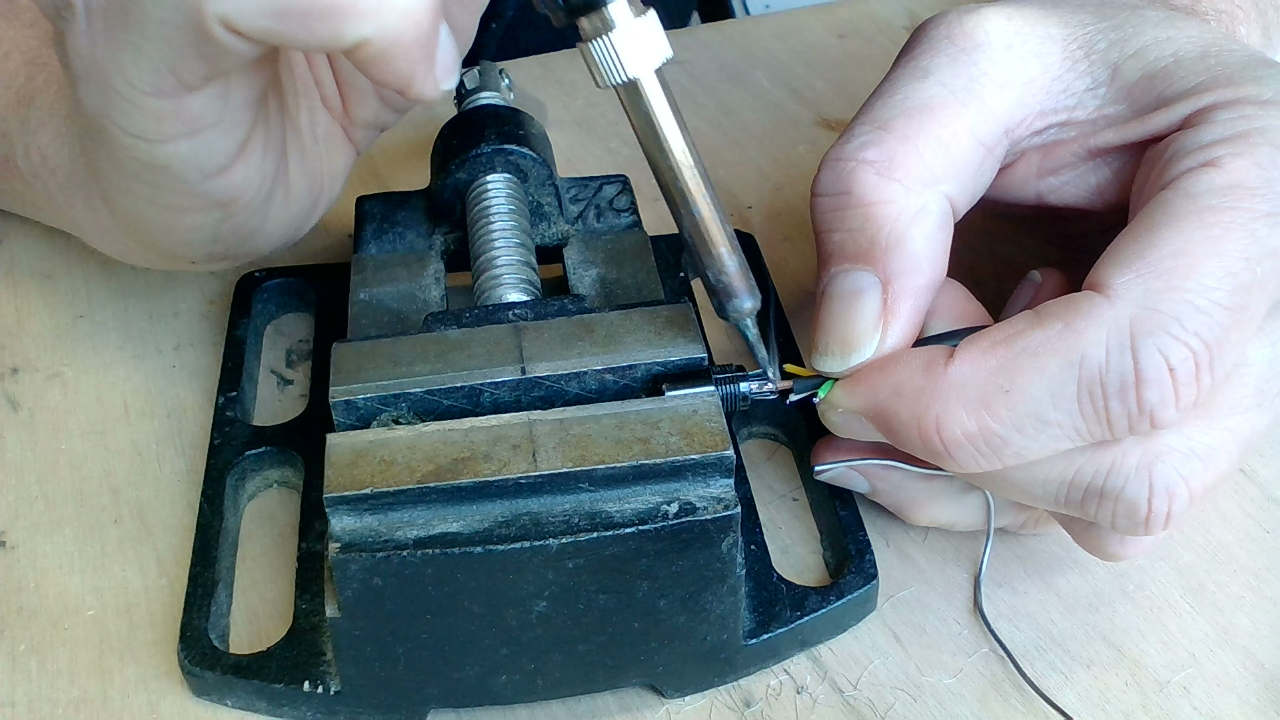

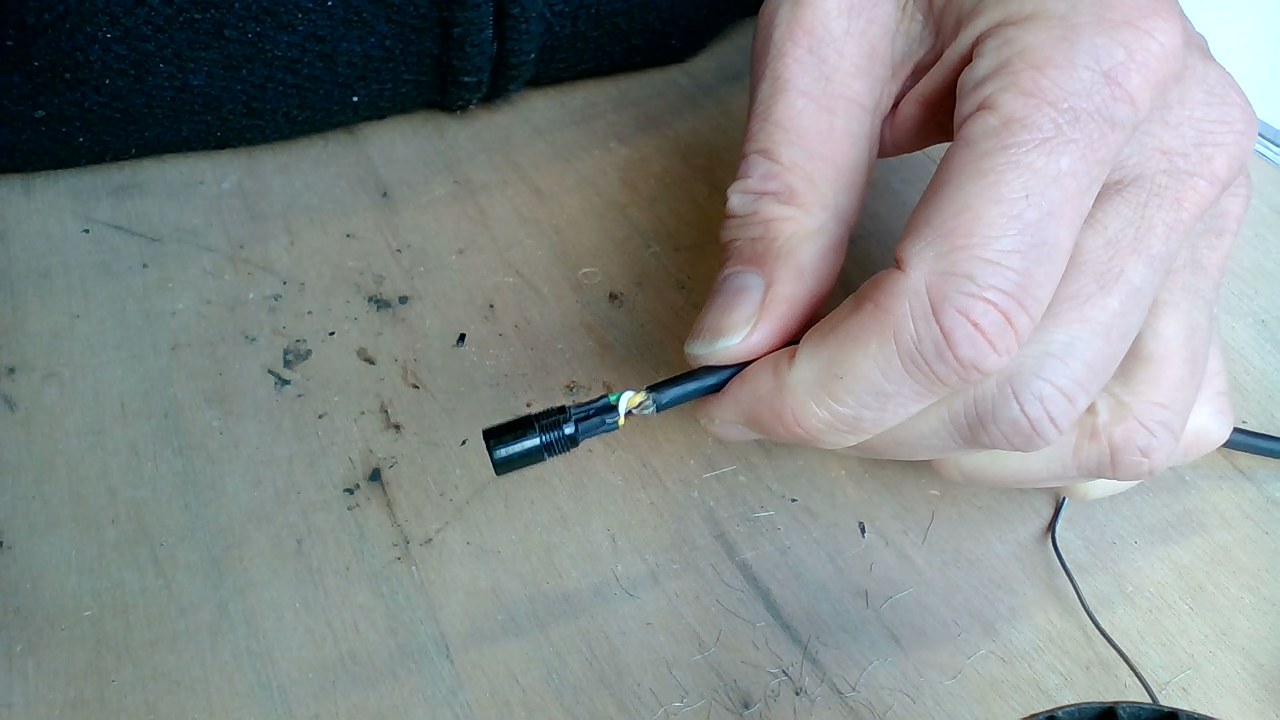

Doe hetzelfde met de GX12-4 connectoren voor de stappenmotoren. Onthoud de kleurenvolgorde. Deze dienen aan het andere einde van de kabel hetzelfde te zijn.

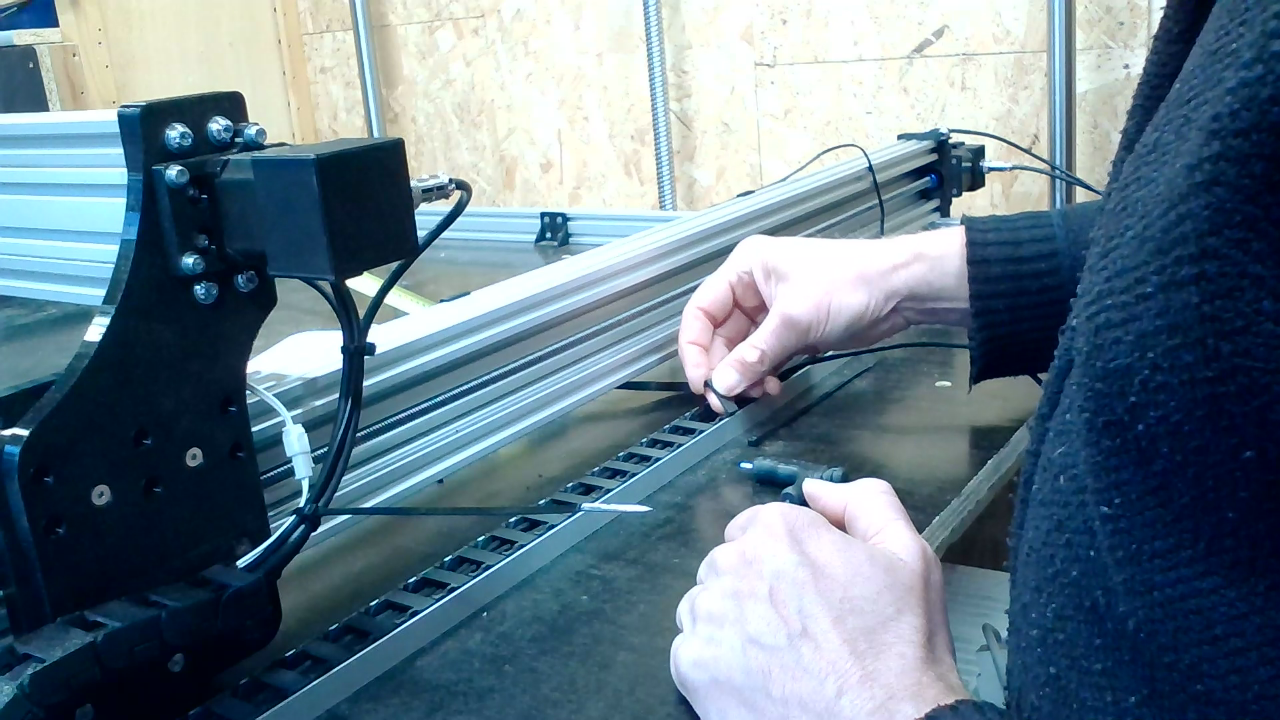

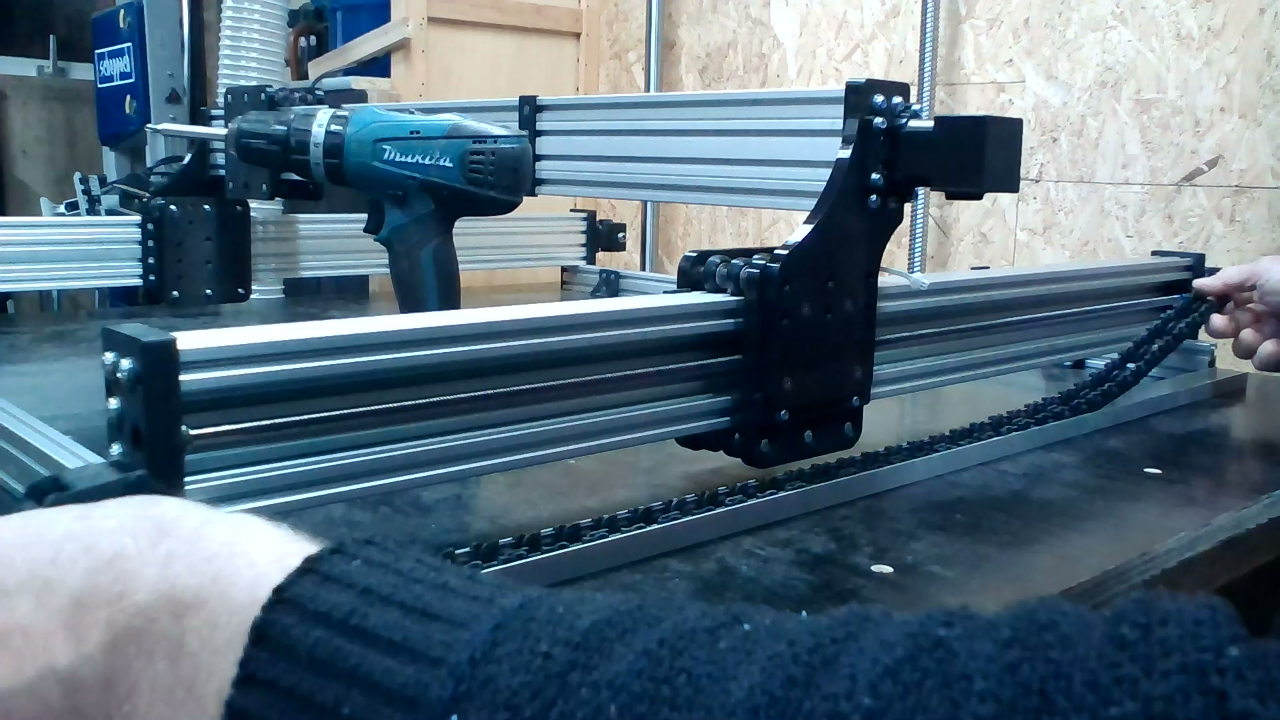

Bevestig het 15x30x15 profiel naast de rechter Y-as en tegen het CNC-frame aan. Klik 35 cablechain-links aan elkaar en leg deze in het profiel. Begin met de chainlink-start en eindig met een chainlink-end.

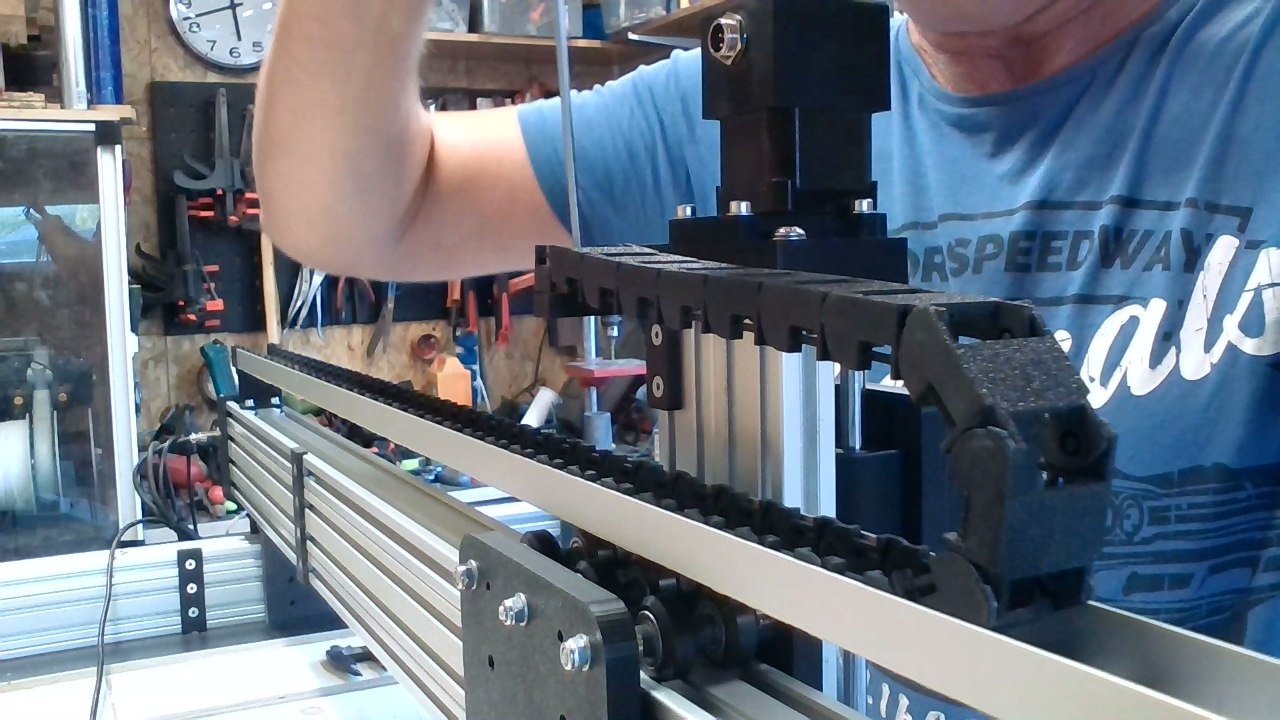

Plaats 2 eindstukken (x-chain-profilemount-top) aan beide kanten van het 15x30x15 profiel en boor een gat van 4mm door het profiel. Klik 35 cablechain-links aan elkaar. Begin met de chainlink-start-x en eindig met een chainlink-end.

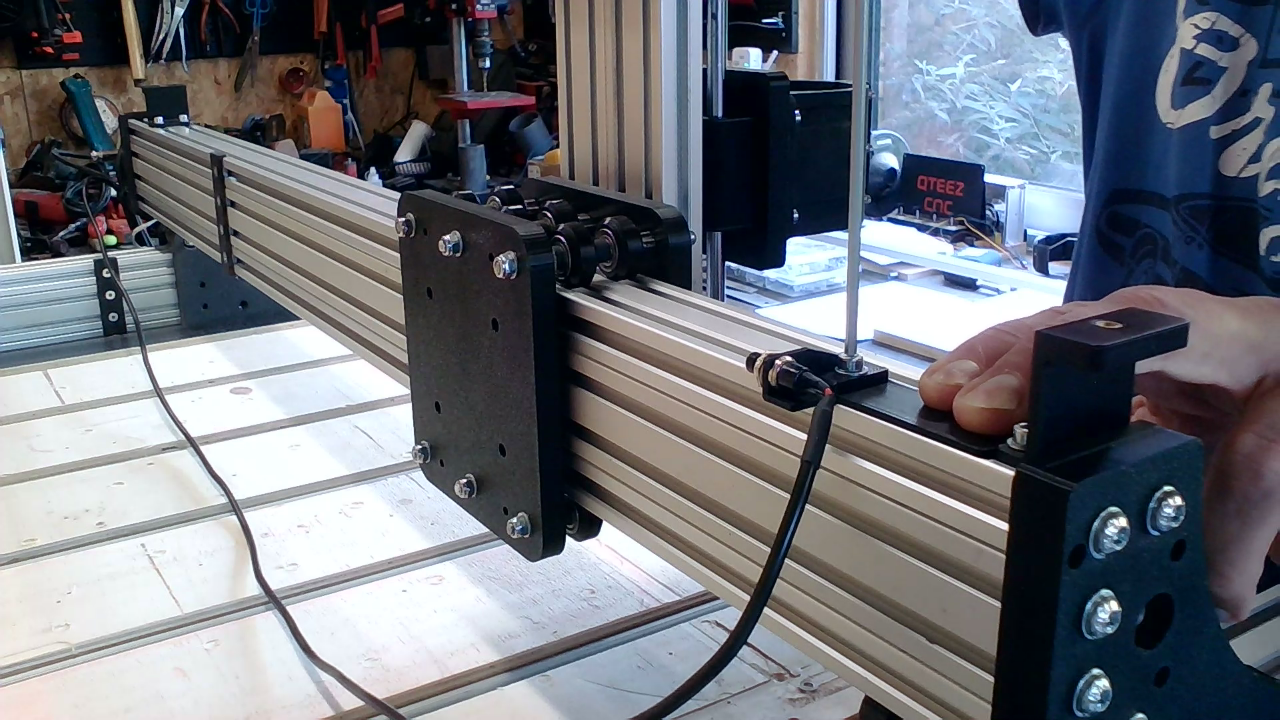

Bevestig de 2 stuks x-chain-profilemount op de X-as met M4x10, sluitringen en glijmoeren en plaats tegen de linker profilemount de x-homeswitch. Zie bovenstaande afbeelding.
Schroef het profiel alleen vast aan de linkerkant. De rechterkant wordt samen met de cablechain vastgemaakt.

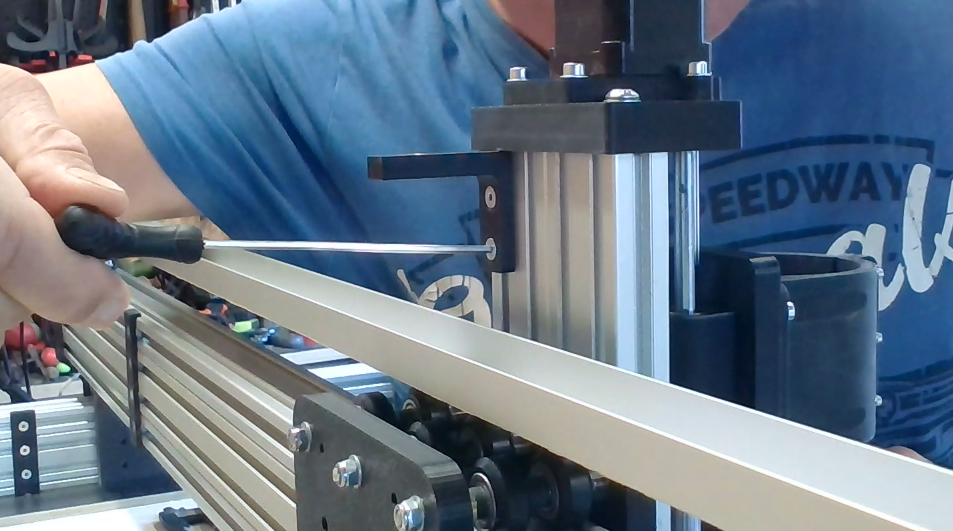

Bevestig de z-profilemount met 2 stuks M4x16, sluitringen en glijmoeren op de achterkant van de Z-as.
Leg de cablechain in het profiel met de chainlink-end aan de kant van de Z-as en schroef deze met een M4x16 bout en sluitring op de z-chain-profilemount.

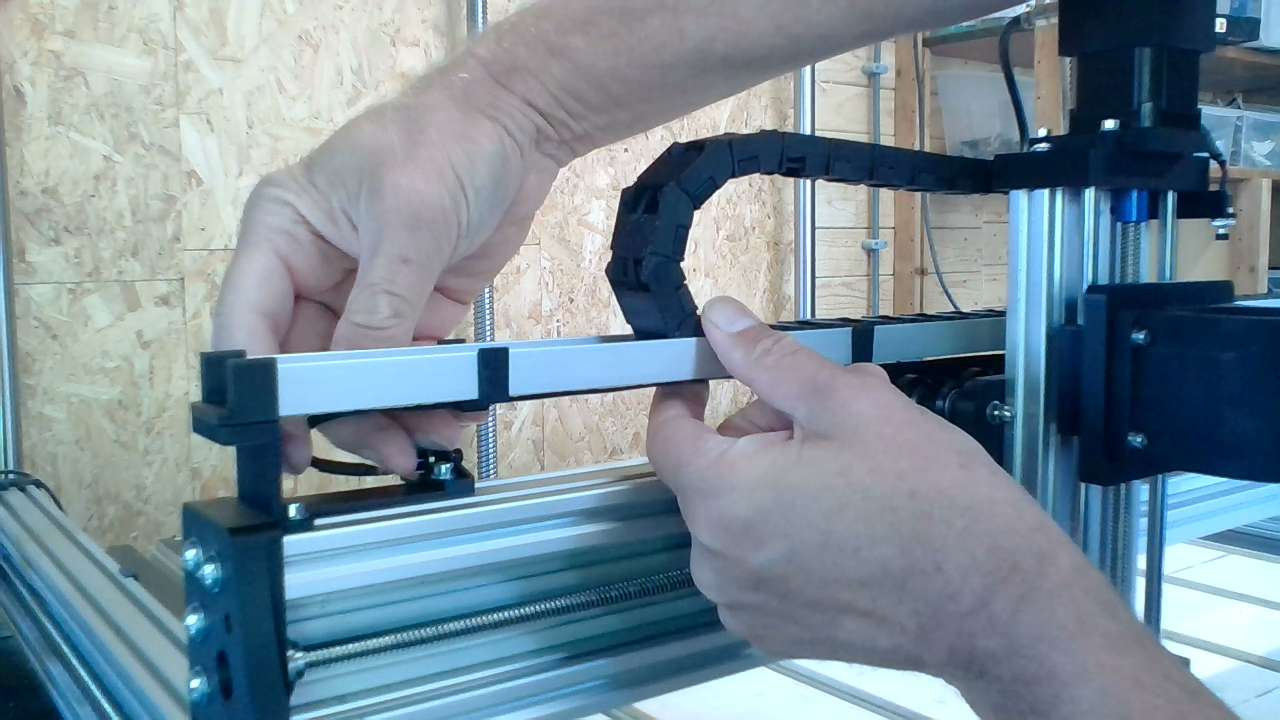

Bevestig nu de cablechain samen met het profiel op de rechter x-chain-profilemount.

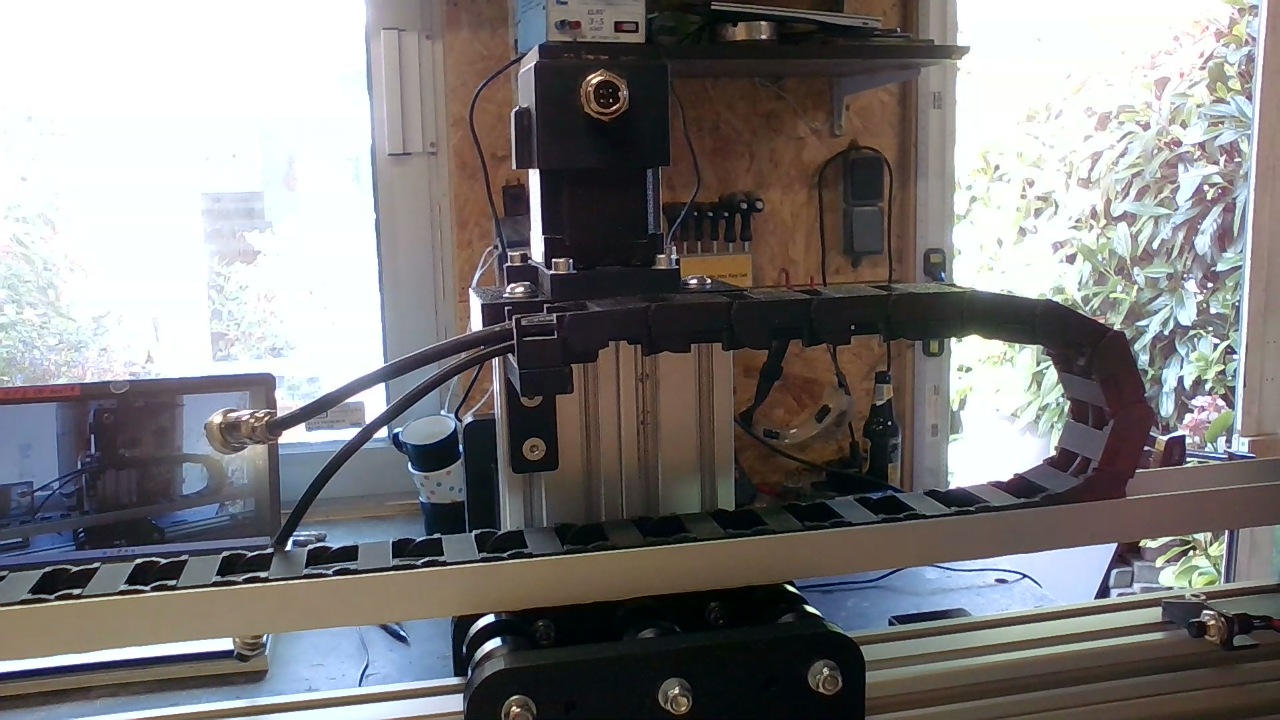

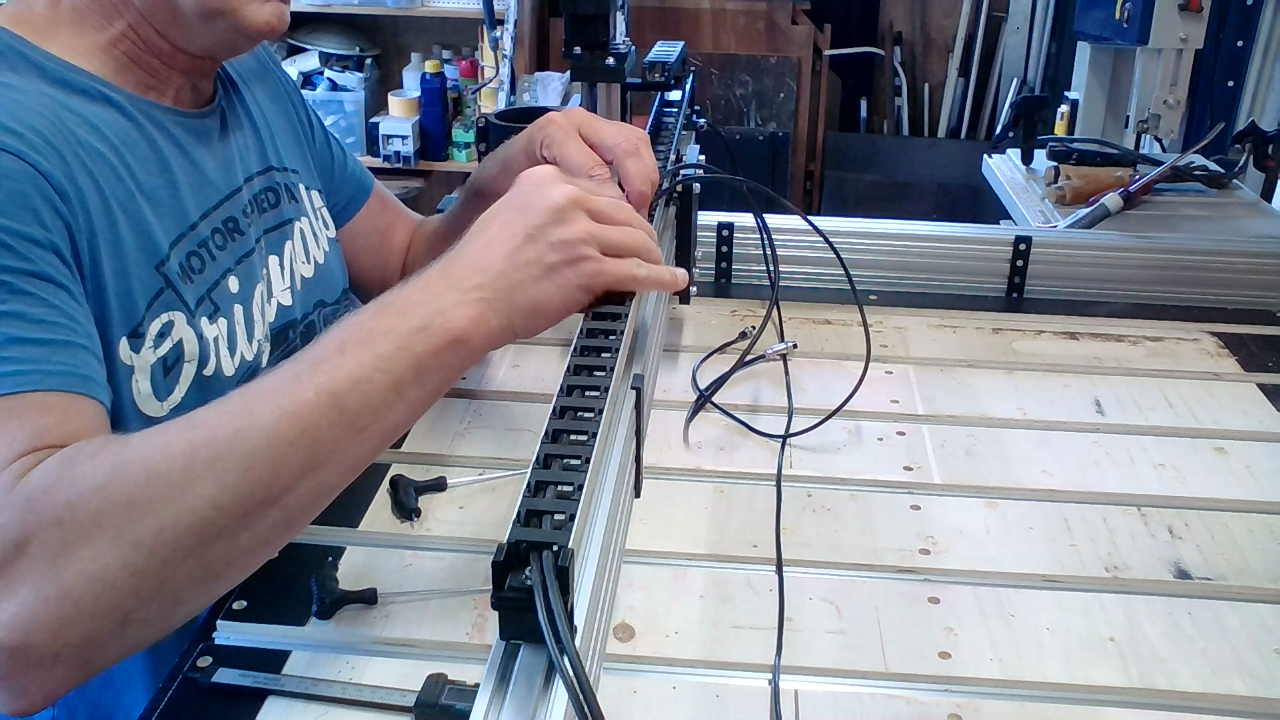

Leg nu de Z motorkabel en de Z homeswitch kabel in de cablechain en druk de cablechain-clips op de schakels.

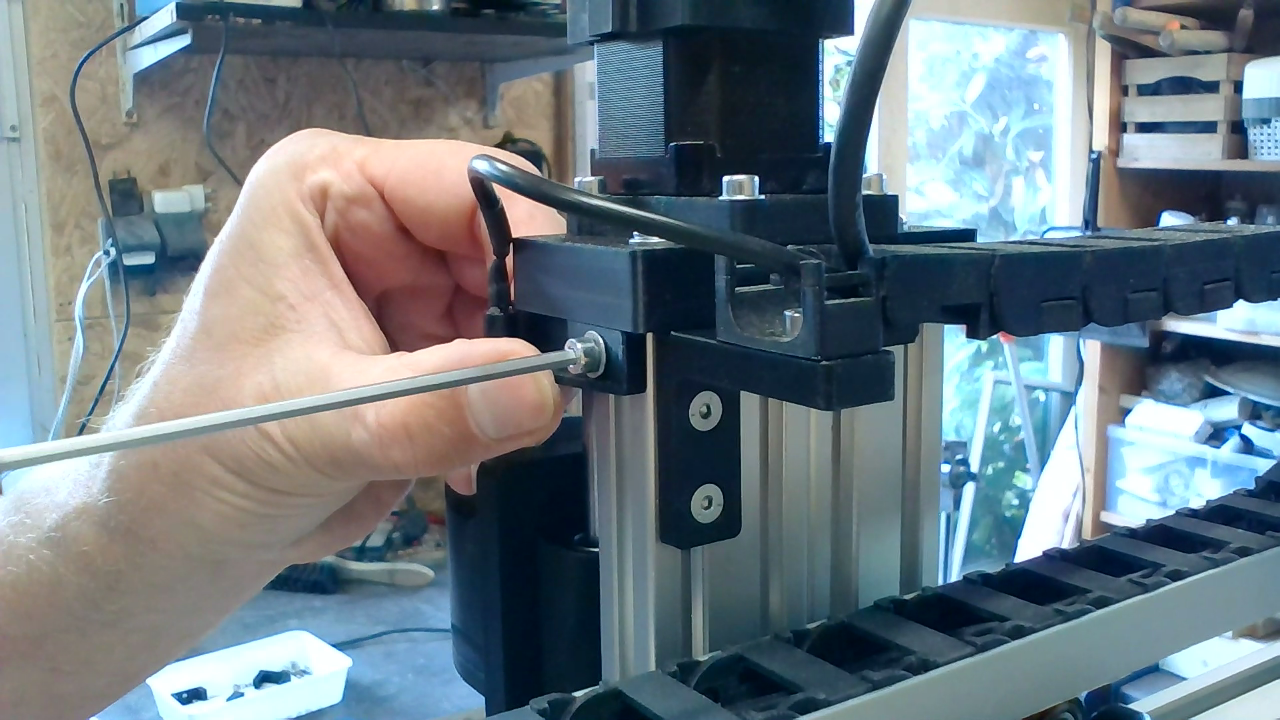

Schroef de z-homeswitch vast op de rechterkant van de Z-as vast met M4x16, sluitring en glijmoer.
Klik 5 stuks x-cable-clips onder het profiel en druk daar de kabel in van de x-homeswitch.
Leg de x-homeswitch kabel, de z-homeswitch kabel, de z-stepper kabel, de x-stepper kabel en eventueel de voedingskabel voor de ledverlichting (optioneel, zie de samenbouw van de X-as) in de cablechain van de Y-as en druk de clips op de schakels. Gebruik t-wraps voor een mooie afwerking.

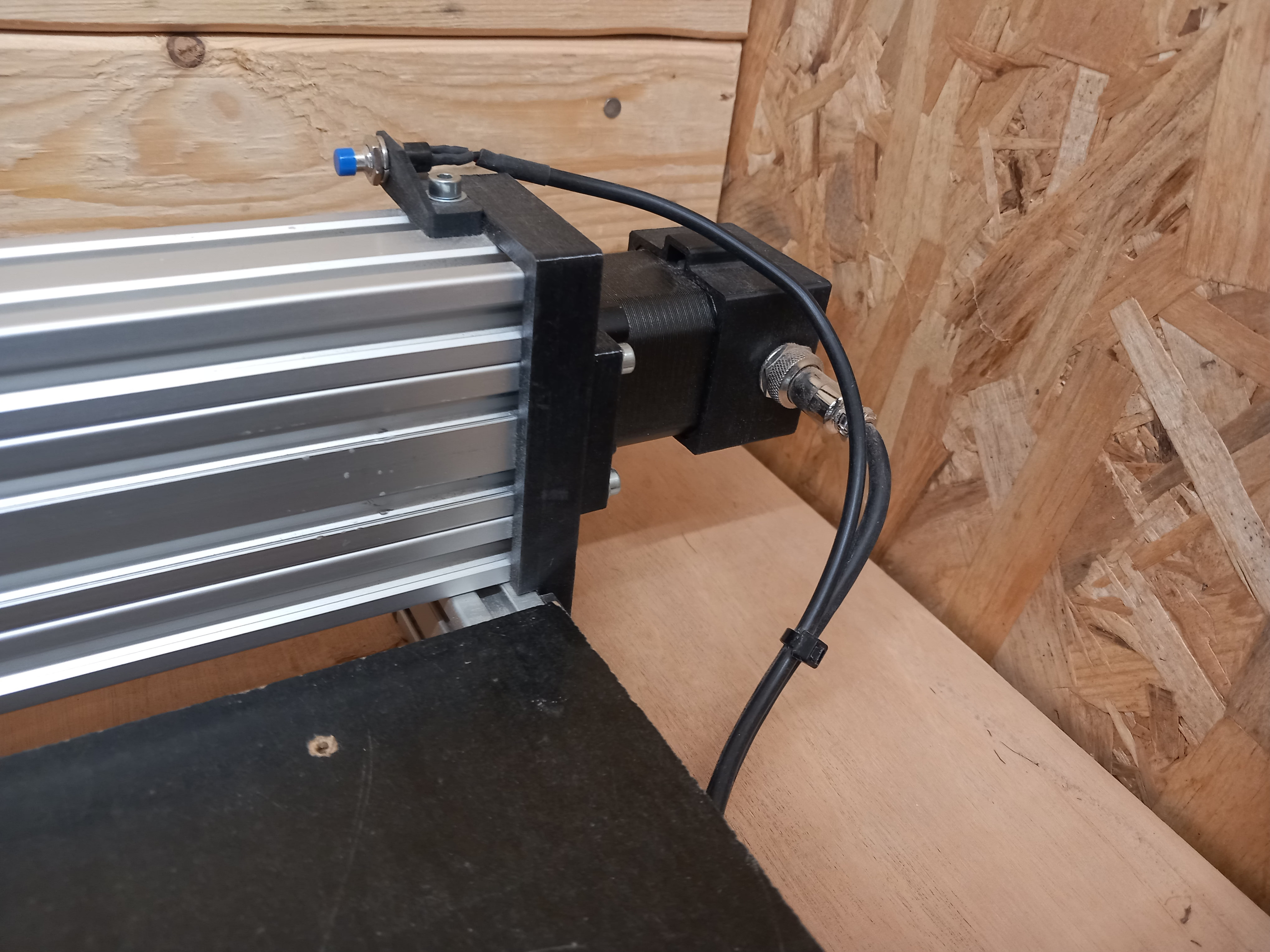

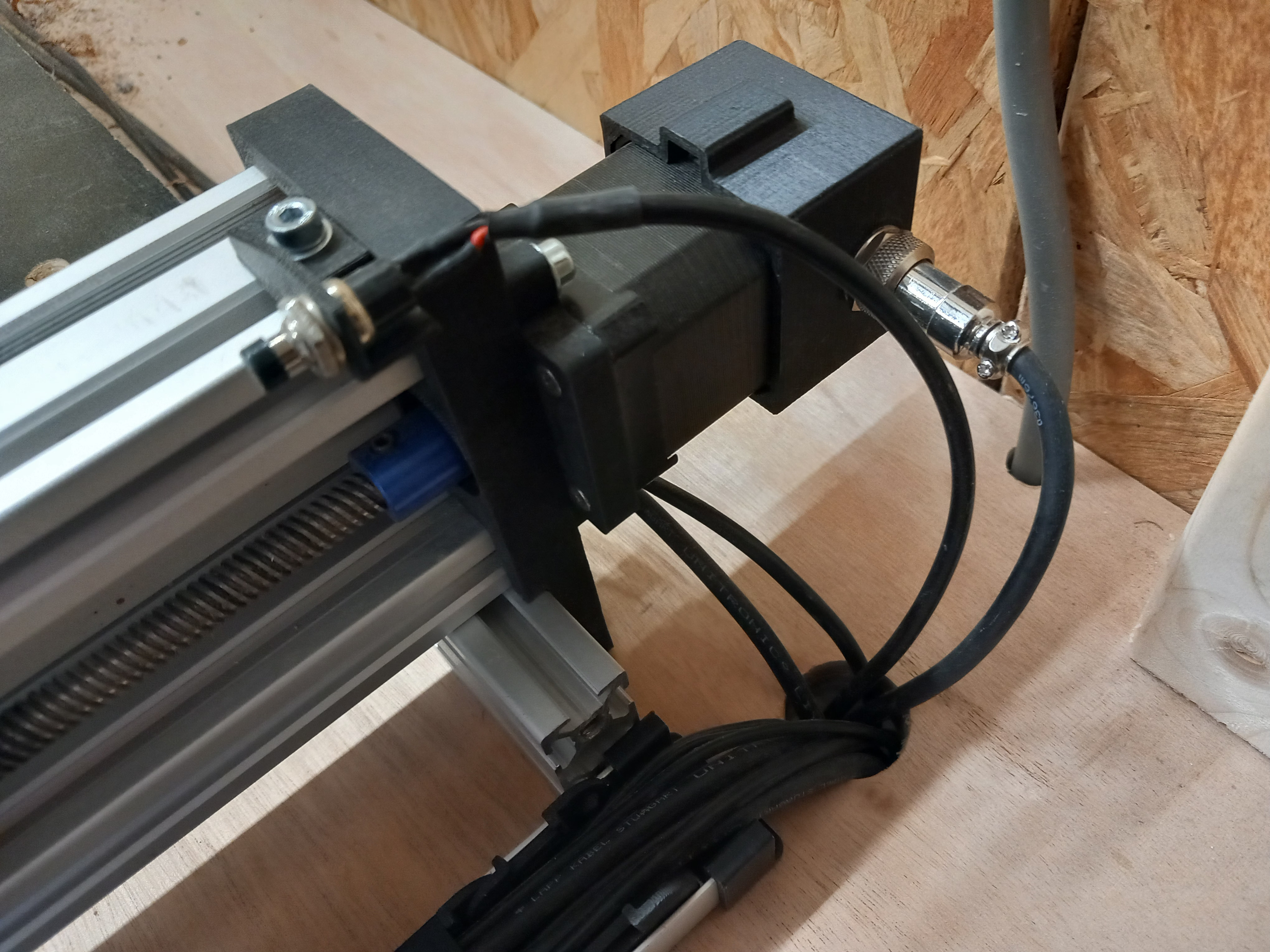

Sluit de motoren van de Y1-as en de Y2-as aan en plaats de 2 y-homeswitches zoals op bovenstaande foto. Begeleid de kabels naar de plaats waar je de elektronica voor de besturing wil plaatsen. In mijn geval is dat onder de CNC tafel. Daar is, als bovenstaande kabellengte is aangehouden, nog 50cm kabellengte over om aan te sluiten.
Wilt u de elektronica op een andere plek plaatsen, dan moet u extra kabellengte toevoegen.
Tot zover de bedrading van de CNC. In de volgende handleiding gaan we de elektronica plaatsen en aansluiten.
Volgende: #6 De elektronica (zeer binnenkort!)
