Voorbereiding stappenmotoren
Volg de instructies op bovenstaande video.
Download:
stl-general.zip (wordt gebruikt voor meerdere assen)
Benodigdheden voor 4 stappenmotoren
| 3D prints: | Aantal | Afbeelding |
| nema17-cover.stl | 4 |  |
| Hardware/overige | Aantal | Opmerking |
| Stappenmotor NEMA17 | 4 | |
| GX12-4 Connector-set | 8 | Voor beide kanten van de kabel |
| Krimpkous | 16 | 16 stuks van 1cm lengte |

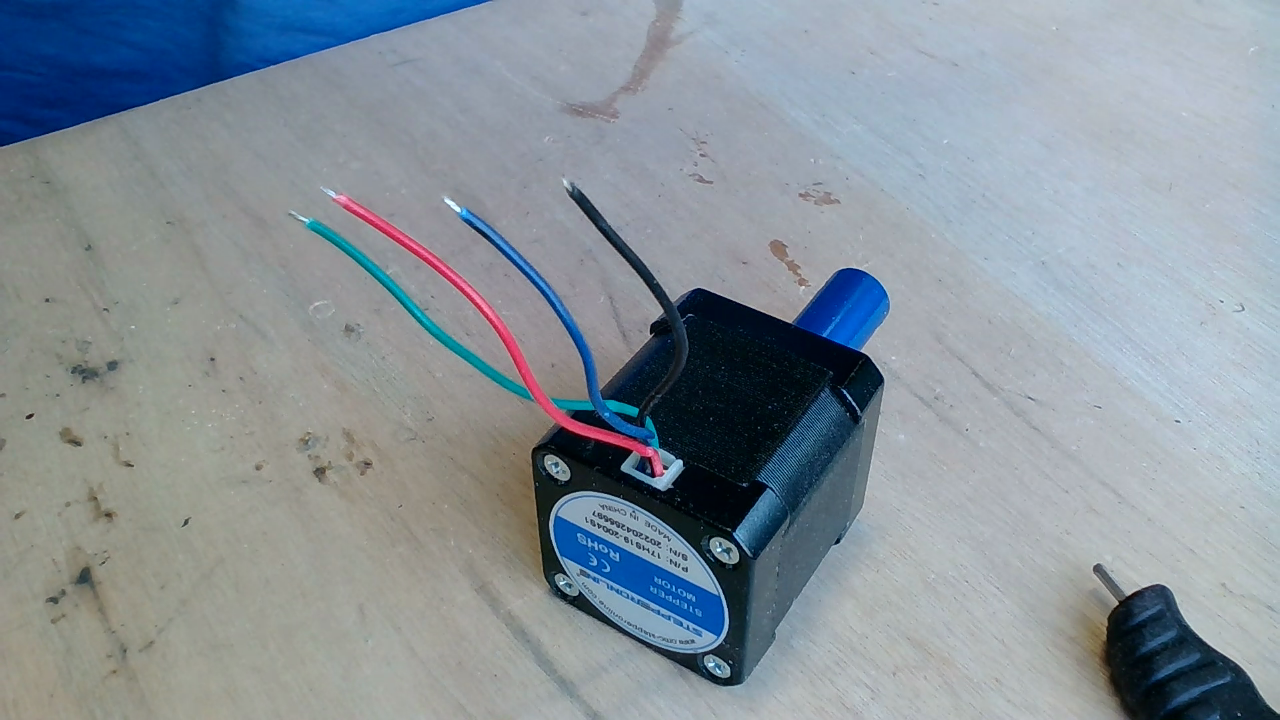

Knip de bedrading van de stappenmotor af op 6cm lengte en strip de draden.

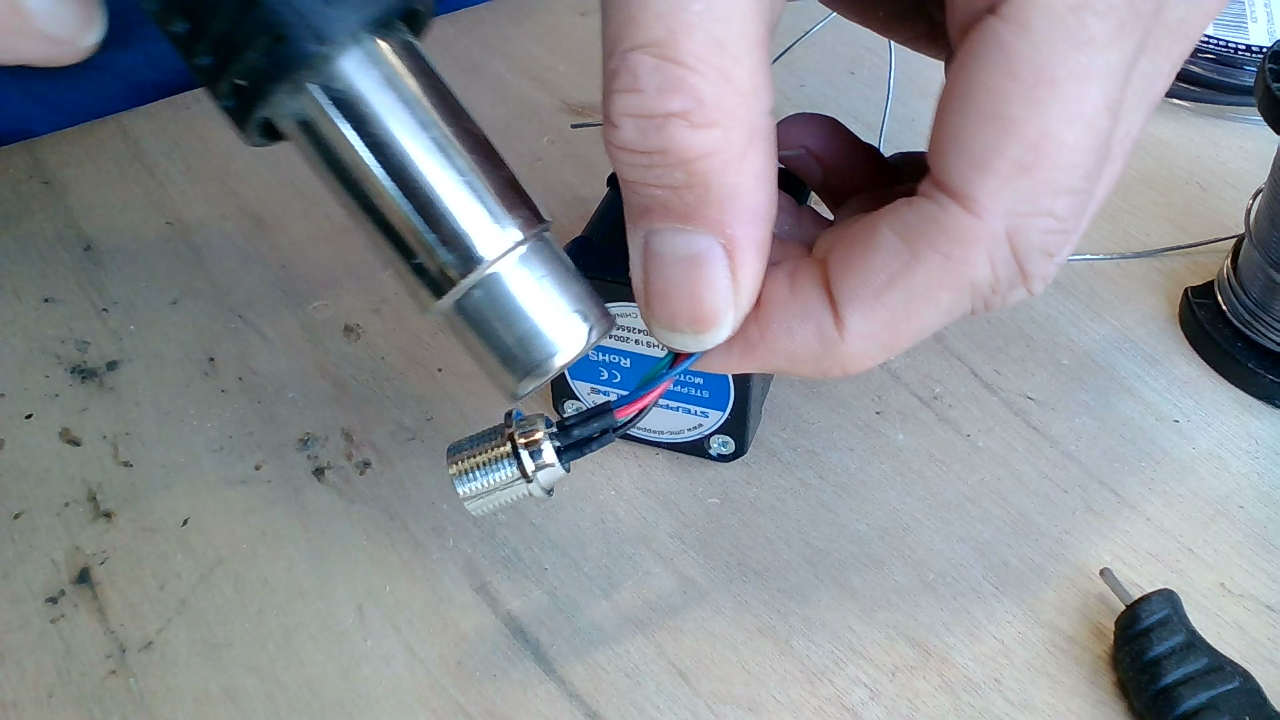

Vertin de draden en schuif er een krimpkous overheen van 1cm lengte.
Soldeer de bedrading aan de connector in de volgende volgorde:
Pin 1: Rood
Pin 2: Blauw
Pin 3: Groen
Pin 4: Zwart

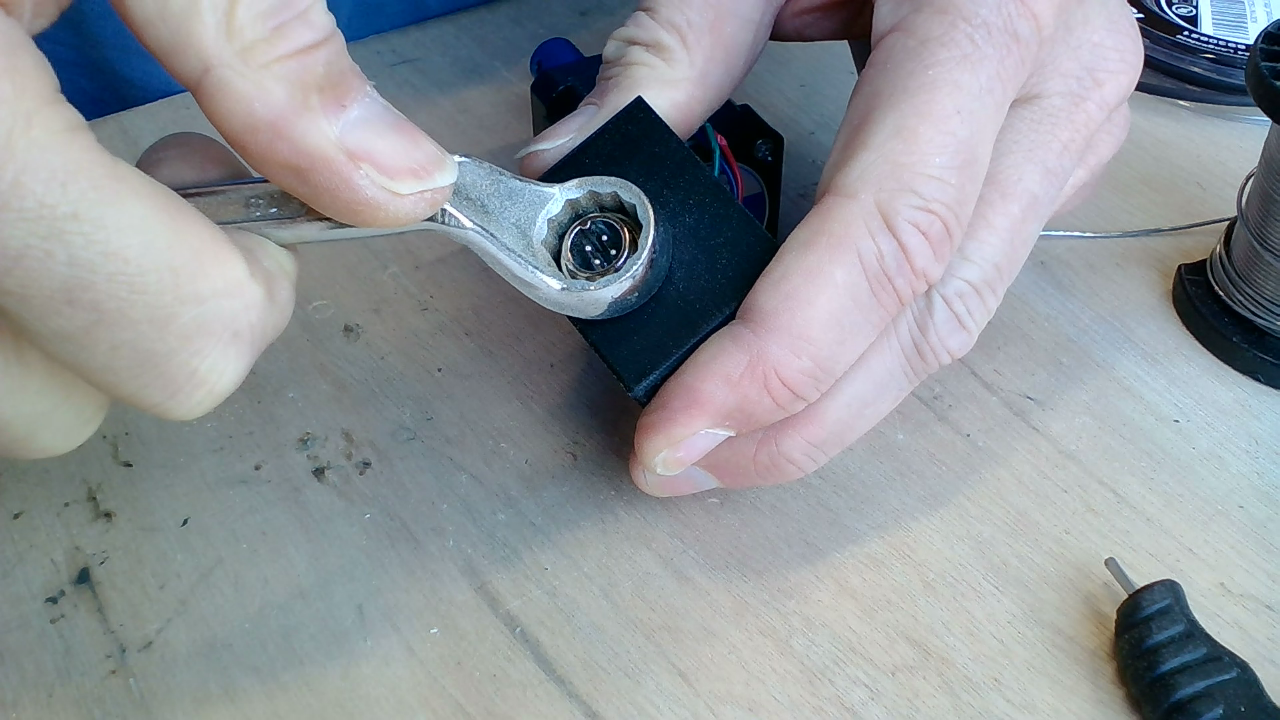

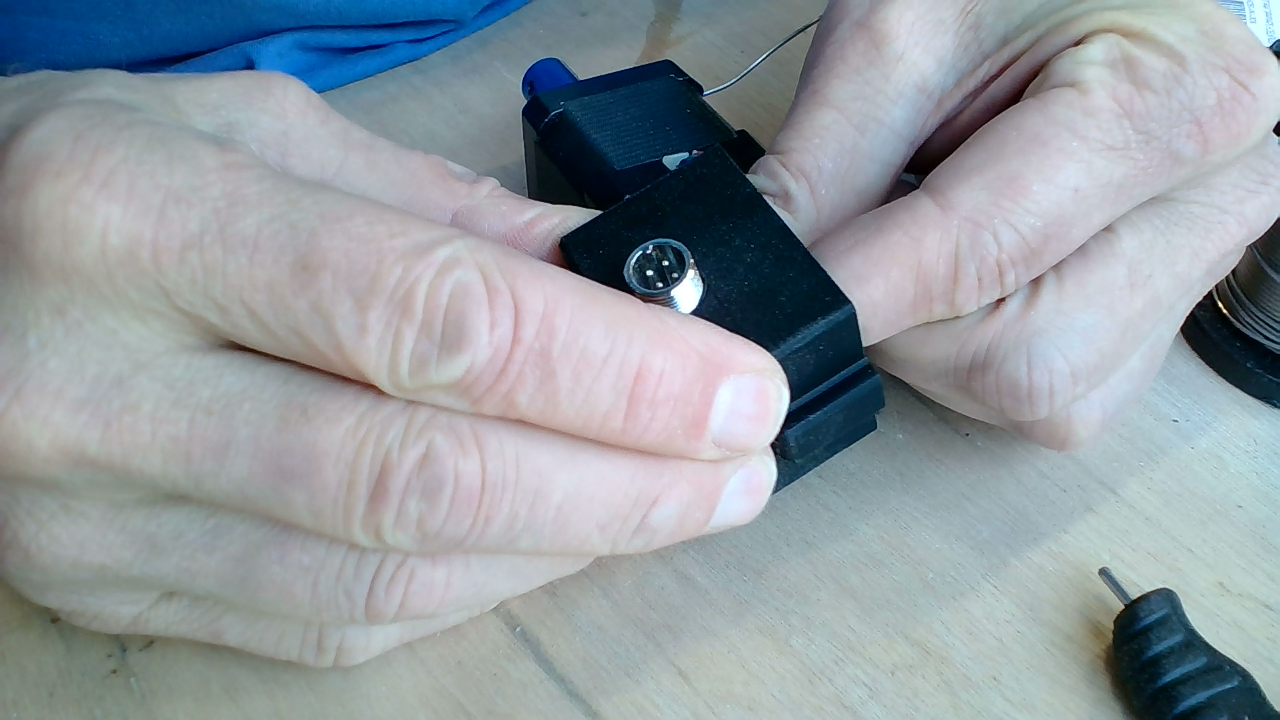

Schuif de connector in in het gat van de nema17-cover en schroef deze vast.

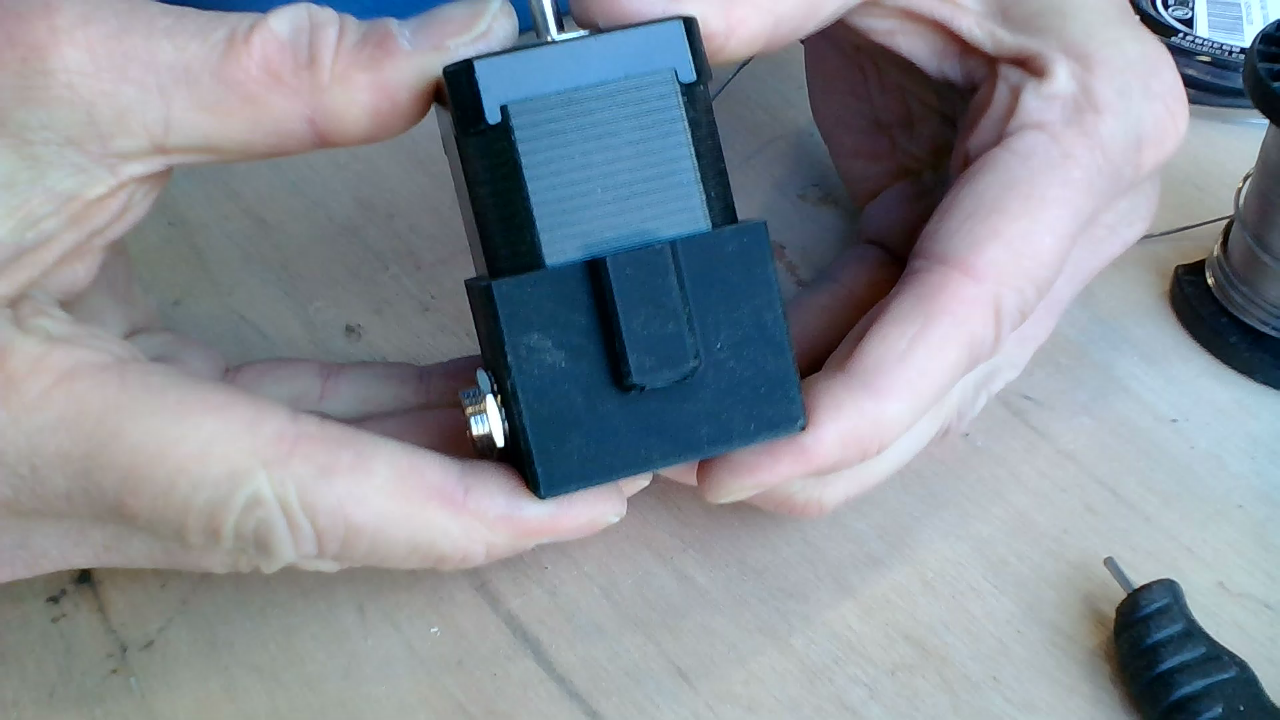

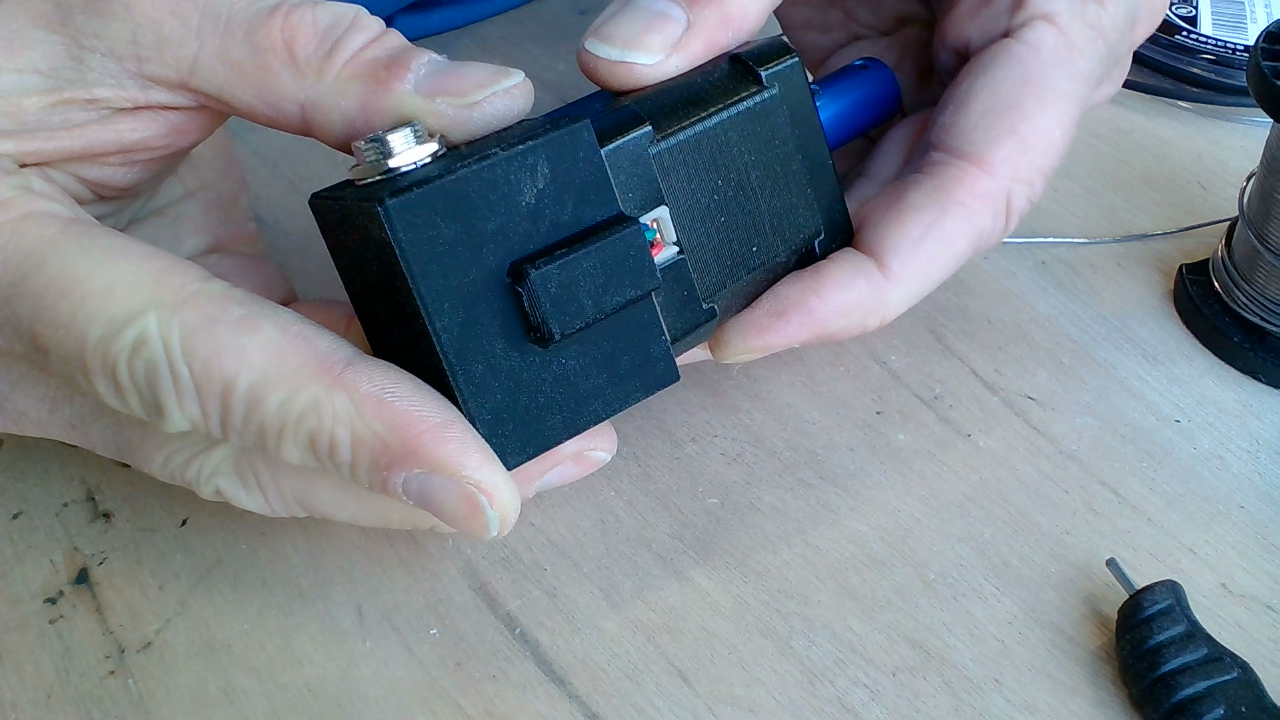

Zorg dat de bedrading van de stappenmotor in de uitsparing valt van de nema17-cover en druk de kap op de stappenmotor.
Doe dit voor alle vier stappenmotoren.
Volgende video: #1 Samenbouw Y-as
