#1 Opbouw van de Y-as
Bekijk de instructievideo op YouTube
Volgorde:
Samenbouw Gantry
Samenbouw Y-as
Afstellen van de Gantry
Downloads:
stl-y-axis.zip
stl-general.zip (wordt gebruikt voor meerdere assen)
Benodigdheden voor één gantry (deze dient dus 2x gebouwd te worden)
| 3D prints: | Aantal: | Afbeelding: |
| y-gantry.stl | 2 |  |
| spacer-3mm.stl | 6 |  |
| spacer-9mm.stl | 15 |  |
| y-axis-x-framesupport.stl (voor de linker y-as) | 1 |  |
| y-axis-x-framesupport-cablechain.stl (voor de rechter y-as) | 1 |  |
| Hardware: | Aantal: | Opm: |
| M5x70 | 6 | |
| Sluitring M5 | 12 | |
| Stopmoer M5 | 6 | |
| Dopmoer M5 | 4 | |
| Excentrische bussen M5x6 | 6 | |
| M4x12 | 2 | |
| Sluitring M4 | 2 | |
| Draadbus M4x8 | 14(10) | Zie opmerking* |
| v-slot wielen | 12 |
De beide gantries van de Y-as zijn gelijk. Één van de gantries wordt voorzien van draadbussen.

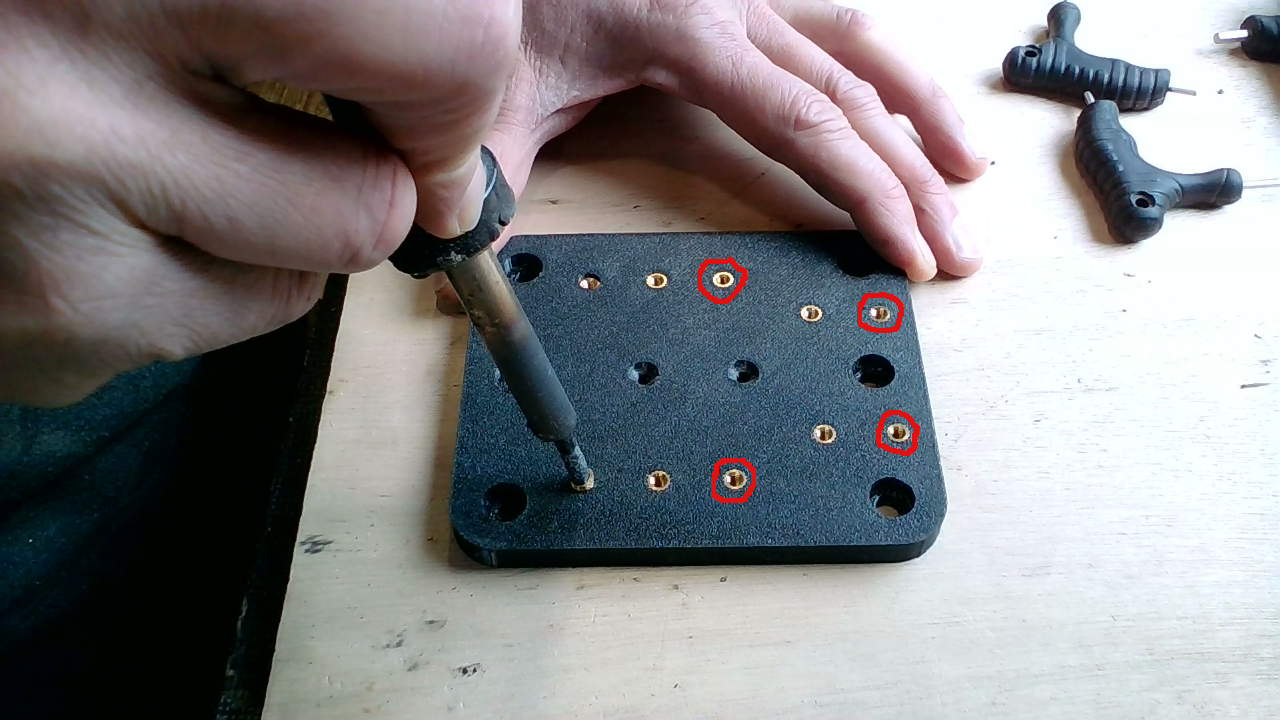

Smelt de 10 draadbussen met een soldeerbout in de daarvoor bestemde gaten van één y-gantry.
*De 4 extra draadbussen (rood omcirceld) zijn alleen nodig om de X-as 2cm te verhogen ivm een hoger werkstuk. Mocht u geen gebruik willen maken van deze extra functie hoeft u deze 4 bussen er niet in te smelten.
Druk de excentrische bussen in de daarvoor bestemde gaten in beide gantries met het streepje naar boven gericht.

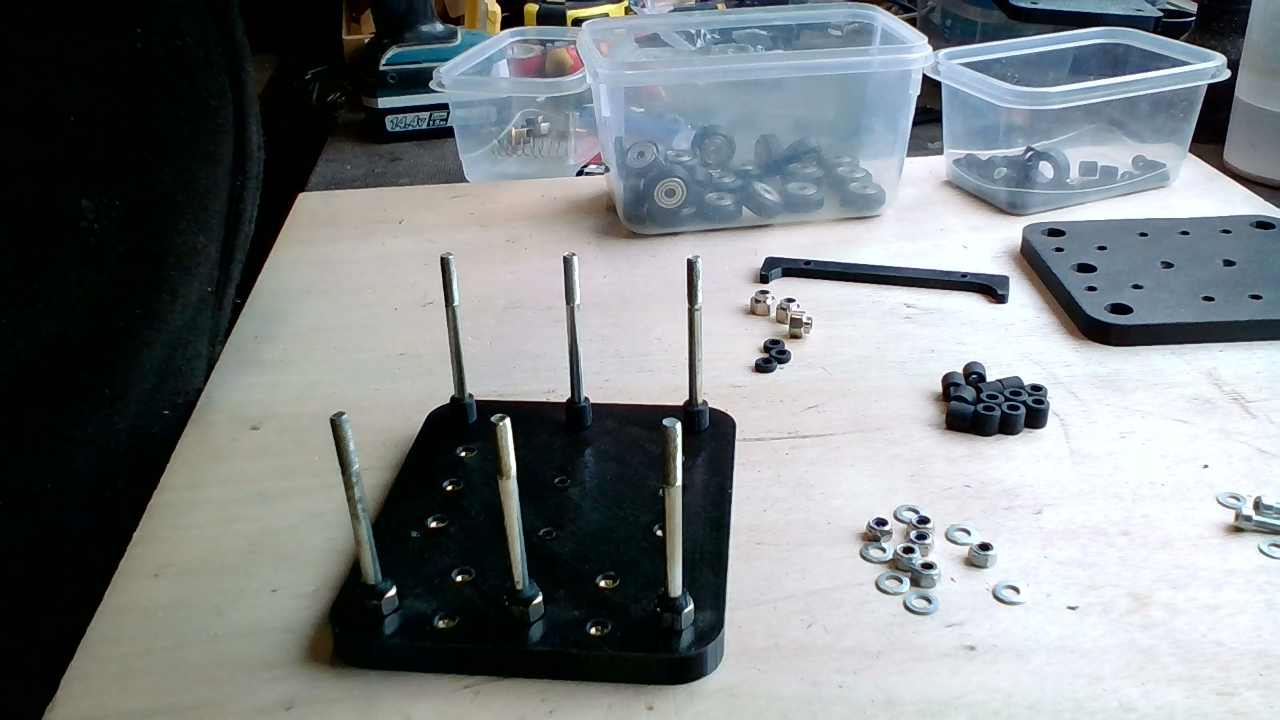

Schuif de zes bouten van M5x70 met een sluitring door de gaten van de v-slot wielen van de gantry met de draadbussen en schuif over deze bouten boven de excentrische bussen een spacer van 3mm en over de andere bouten een spacer van 9mm.
Plaats vervolgens 6 v-slot wielen over de bouten en daarna een spacer van 9mm.
Plaats dan weer 6 v-slot wielen en vervolgens een spacer van 3mm waar de excentrische bussen van de andere gantry komen en 9mm bussen over de 3 overgebleven bouten.

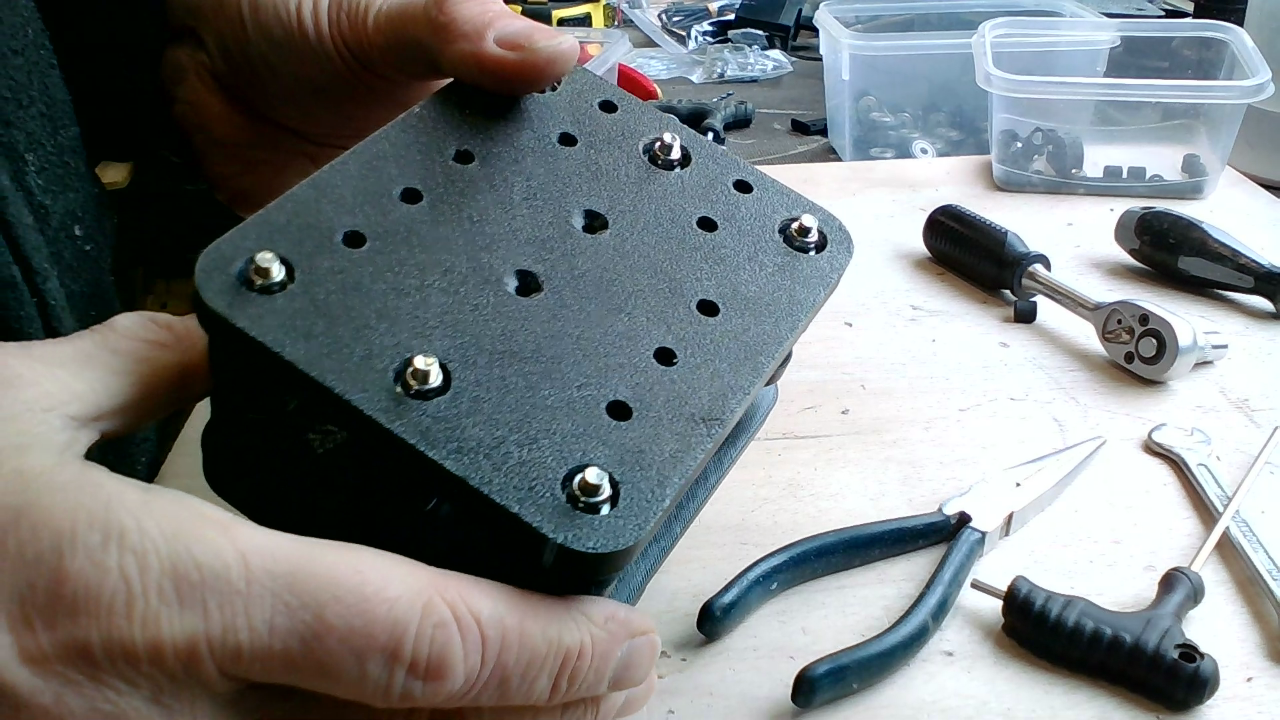

Plaats vervolgens de andere Y-gantry daar bovenop en bevestig alles met een sluitring en een stopmoer.
Bevestig nu de y-axis-x-mount-support met 2x M4x12 en 2x sluitring op deze y-gantry.
Klaar! Nu kunnen we met de y-assen beginnen...
Benodigdheden voor één as: (deze dient dus 2x gebouwd te worden maar let op! Elke as heeft verschillende profilemounts. Zie onderstaande tabel...)
| 3D prints voor de linker as: | Aant: | Afbeelding: | |
| y-profilemount-rear-left.stl | 1 |  |
|
| y-profilemount-front-left.stl | 1 |  |
|
| 3D prints voor de rechter as: | |||
| y-profilemount-rear-right.stl | 1 |  |
|
| y-profilemount-front-right.stl | 1 |  |
|
| 3D prints algemeen: | |||
| stepper-spacer.stl | 1 |  |
|
| leadscrewmount.stl | 1 |  |
|
| profile-clip | 2 |  |
Zie opmerking* |
| Proefielen: | Aant: | Link: | |
| 1mtr v-slot aluminium profiel 4020 | 3 | https://amzn.to/4osLu2s | Zie opmerking* |
| 1mtr 4080 v-slot c-beam | 1 | https://amzn.to/43peLmv | Zie opmerking* |
| M6x20/25 | 12 | 16x voor de linker Y-as | |
| Sluitring M6 | 12 | 16x voor de linker Y-as | |
| Draadbus M4x8 | 6 | ||
| M3x12 verzonken | 4 | ||
| M3x16 | 4 | ||
| Sluitring M3 | 4 | ||
| Moer M3 | 4 | ||
| M4x16 verzonken | 2 | ||
| M4x10 verzonken | 8 | ||
| M4 glijmoer | 8 | ||
| Lager 22x8x7 (608ZZ) | 1 | ||
| Leadscrew T8x2 van 1mtr | 1 | ||
| Leadscrew T8x2 moer+ veer | 1 | ||
| Stappenmotor Nema17 | 1 | ||
| Motorkoppeling 5mm naar 8mm | 1 |
OPMERKING:
*De 3x 2040 profielen kunnen eenvoudig worden vervangen voor een 4080 c-beam profile met v-slots. Dit zorgt voor een betere stabiliteit van de assen. De profile-clip.stl is dat niet meer nodig.
Duw de 4 M4 draadbussen voorzichtig met een soldeerbout in de daarvoor bestemde gaten van de y-profilemount-rear.
Bevestig de motorkoppeling op de as van een NEMA17 stappenmotor en bevestig de stepper-spacer met 4 stuks M3x12 verzonken schroeven op de stappenmotor.
Let op! Plaats de spacer van de tweede as contra als dat van de eerste dus met de connector wijzend naar de rechterkant van de spacer...
Bevestig de T8x2 moer met 4 stuks M3x16, ring en moer op de leadscrewmount en draai het, inclusief veer en koppelmoer, op de T8x2 as.
Schroef de 4020 profielen in de y-profilemount-rear met 6 stuks M6x25. Zorg dat de bovenste en onderste profielen een v-groef hebben.
Let op... bij de linker Y-as wijst de connector naar de dichte kant van de as en bij de rechter Y-as wijst de connector naar de open kant van de as... zie laatste foto...
Bevestig nu de stappenmotor op de y-as met 4 stuks m4x16 en sluitringen en bevestig daarna de leadscrew in de koppeling van de stappenmotor.

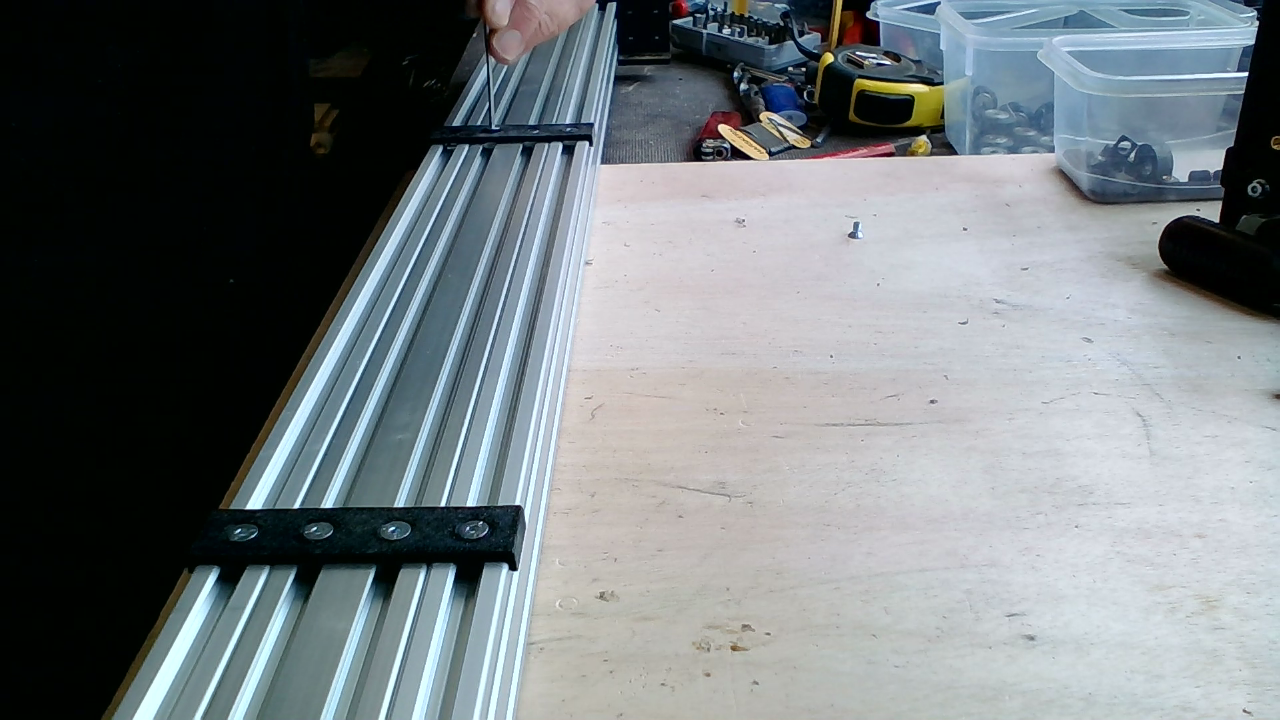

Plaats de 2 profile clips op 1/3de afstand van elkaar en bevestig deze met de M4x8 verzonken bouten en M4 glijmoeren. Zie opmerking*
Draai de as om en schuif de gantry over het profiel met de 'lead-gantry' aan de kant van de leadscrew.
Druk de lager in de y-profilemount-front en bevestig deze met de 6x M6x25 op de y-as en maak de leadscrew vast aan de gantry.
Zorg dat de wielen goed in de slots zitten en draai de excentrische bussen met een steeksleutel 10 zo dat eventuele speling weg is. De gantry moet met weinig moeite te bewegen zijn over de as. Mocht de gantry te zwaar of te licht gaan of zit er nog speling in kunt u de v-slot wielen afstellen door de excentrische bussen te verdraaien.
Controleer regelmatig de speling in de v-slot wielen en stel deze waar nodig af.
Schroef nu de gantry vast aan de leadscrewmount met 2x M4x16 verzonken schroeven.
De y-as is nu klaar om op het frame bevestigd te worden.
Op de volgende pagina monteren we deze assen op een frame.
Volgende: #2 Samenbouw Y-as en frame
