#2 Samenbouw Y-as en frame
Volg de instructies op bovenstaande video.
Downloads:
stl-general.zip
Benodigdheden:
| 3D prints: | Aantal: | Afbeelding: |
| 2040-angle-bracket.stl | 4 |  |
| Profielen: | Aantal: | Opmerking: |
| 2040 | 2 | 1 meter lang |
| Hardware: | Aantal: | Opmerking: |
| M6x25 | 4 | |
| Sluitring M6 | 4 | |
| M4x8 verzonken | 16 | |
| M4x10 | 16 | |
| M4x16 verzonken | 8 | |
| Sluitring M4 | 16 | |
| Glijmoer M4 | 32 | |
| De beide Y-assen | ||
| De X-as | ||
| De Z-as |
Opbouw:

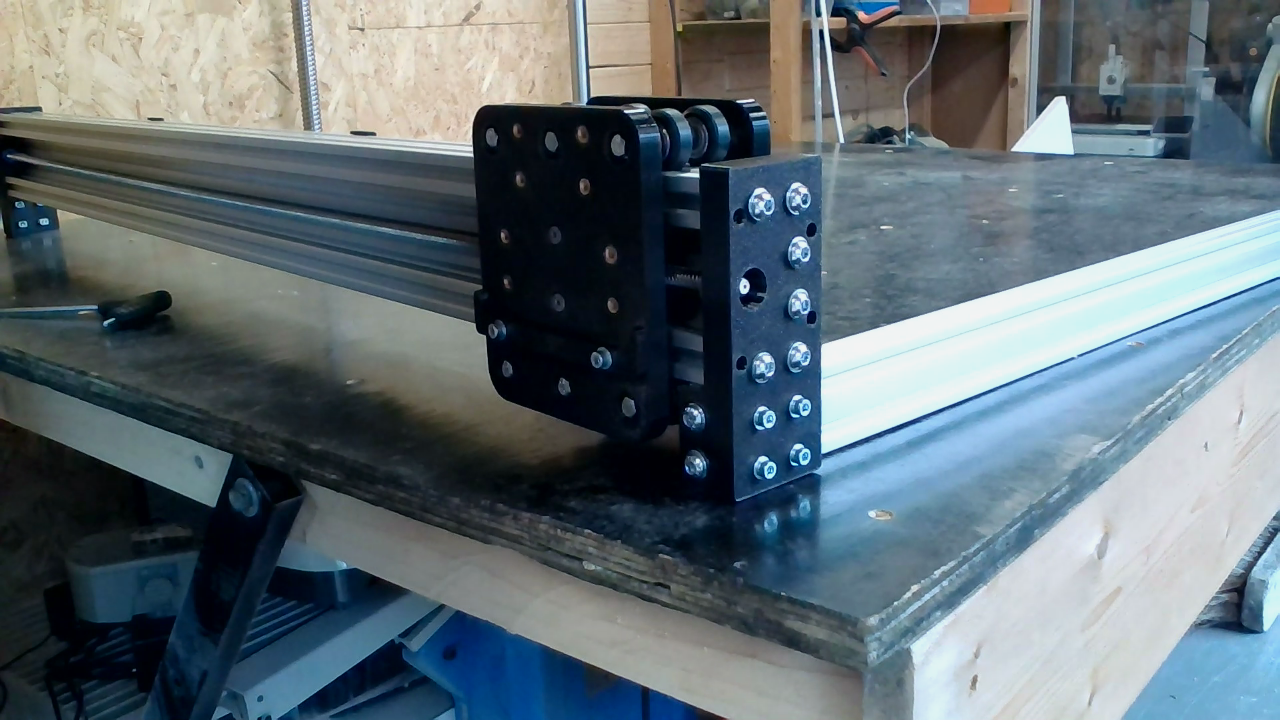

Bevestig de twee 2040 profielen van 1mtr aan de voor- en achterkant van de linker Y-as met de M6 en M4 bouten, ringen en glijmoeren.
Bereid de rechter Y-as voor door de M4x10 bouten en glijmoeren te plaatsen.

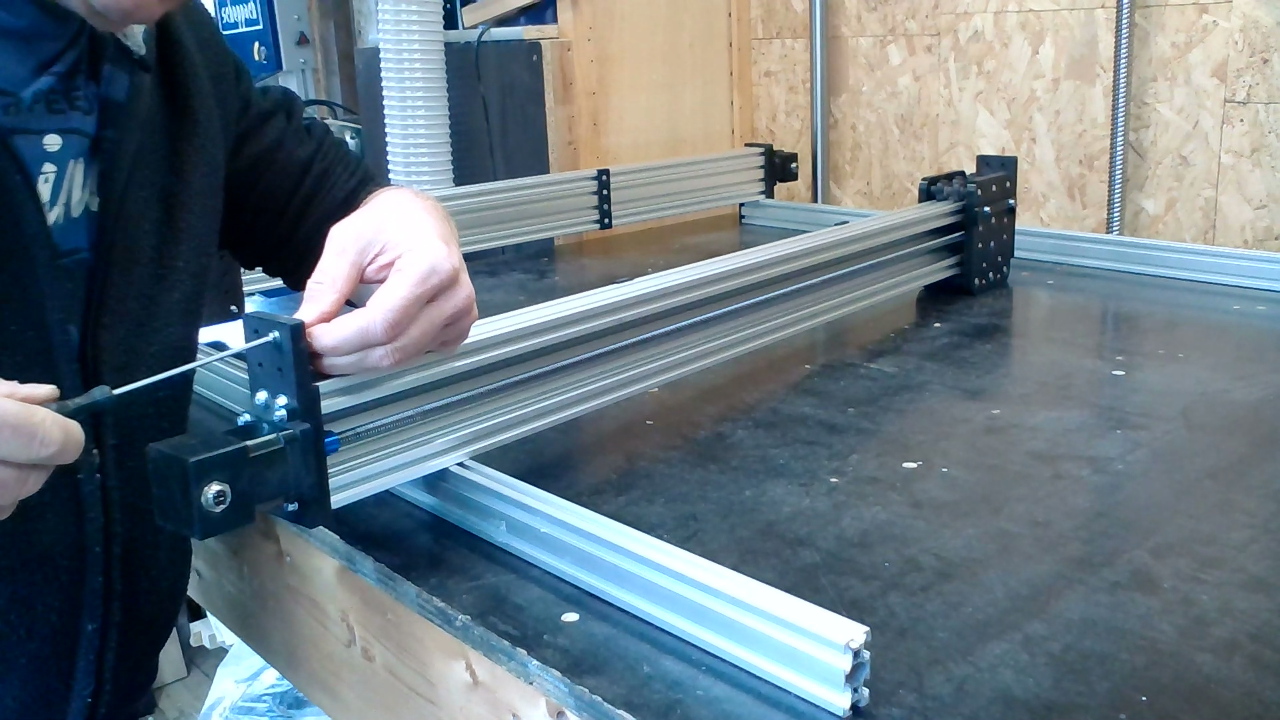

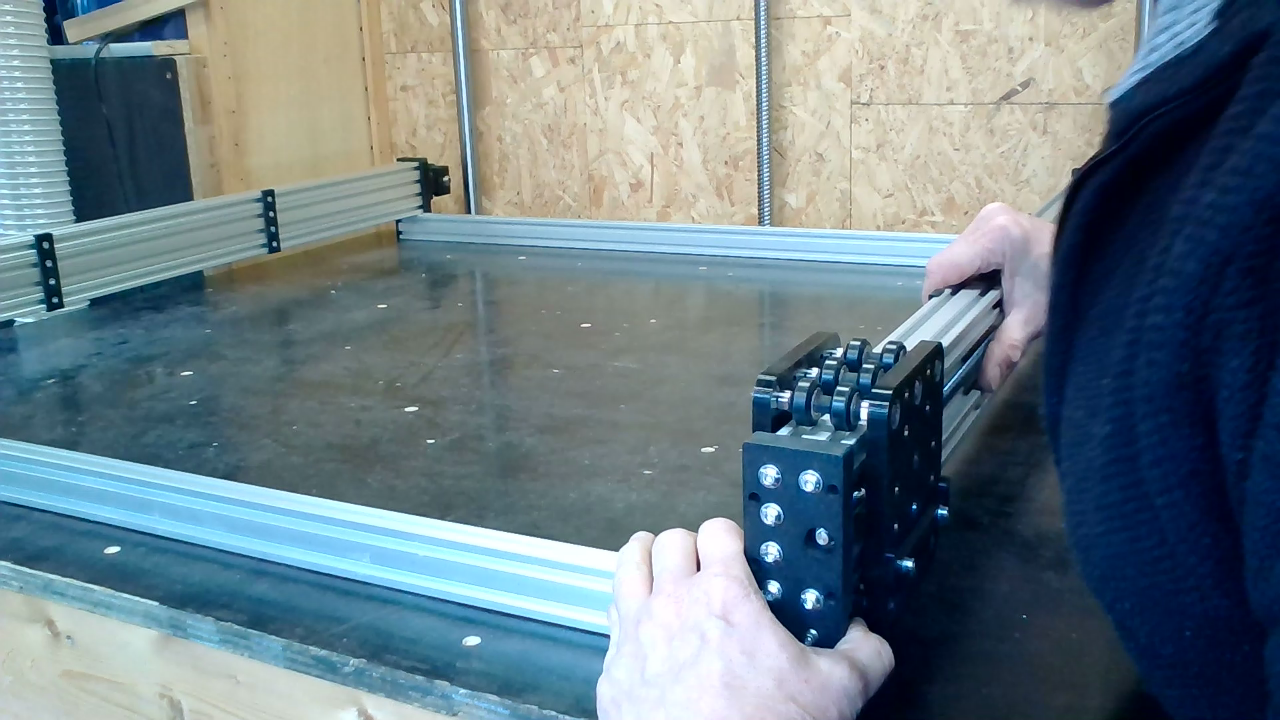

Schuif de as op het frame op ongeveer 28mm vanaf de rechterkant. Schroef deze nog niet vast! Dit komt pas als we de X-as gaan plaatsen.

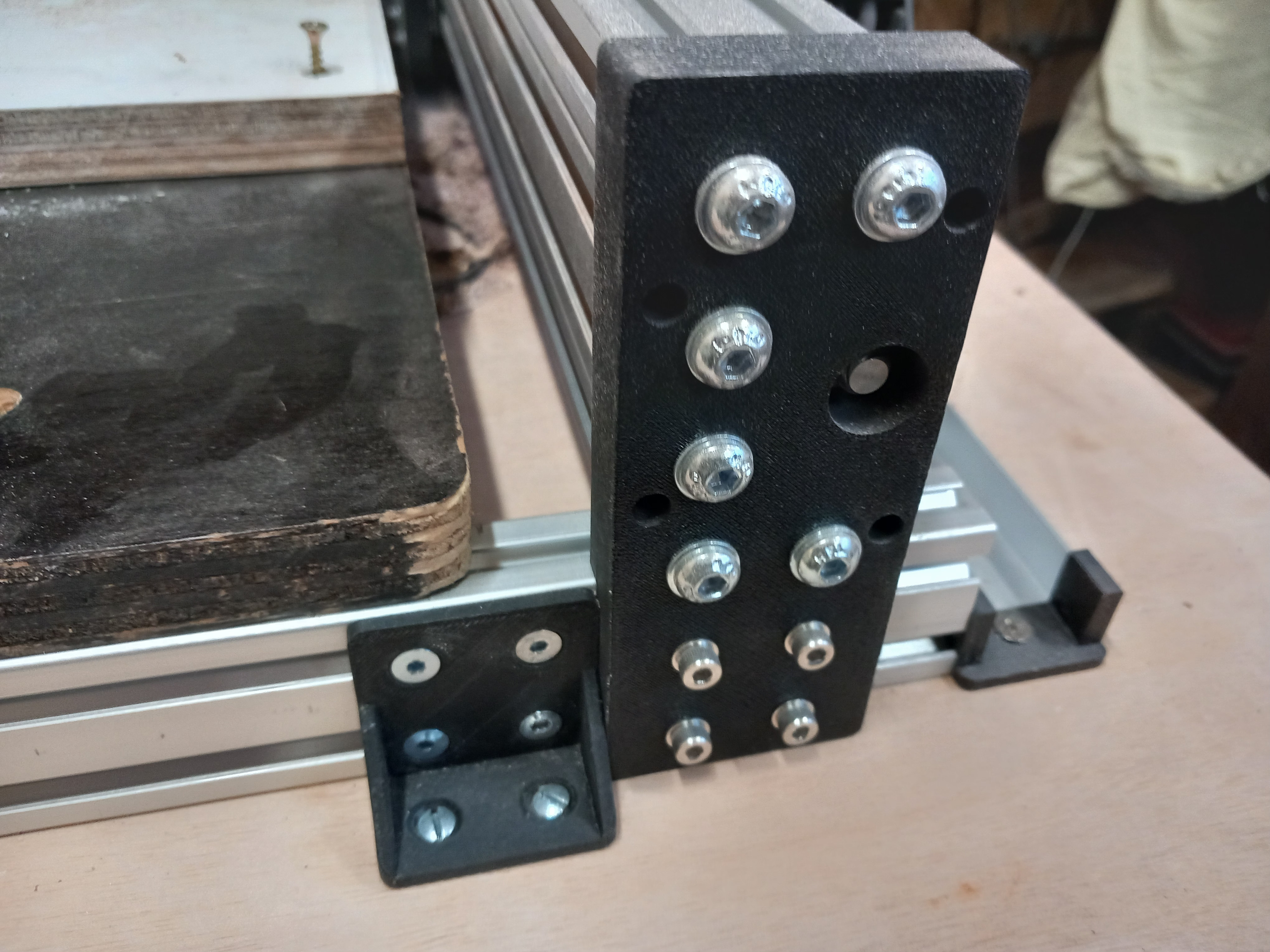

Plaats het frame met de beide Y-assen zo dat deze vastgeschroeft kan worden aan de CNC tafel. Doe dat alvast bij het achterste 2040 profiel: bevestig 2 hoeklijnen met elk 4 stuks M4x8 verzonken bouten en M4 glijmoeren aan de achterkant van het frame en schroef deze dan vast aan de tafel. Zorg dat beide assen haaks staat t.o.v. van de beide 2040 profielen.
(De hoeklijnen kunnen ook aan de binnenkant bevestigd worden zodat ze uit het zicht zijn maar mocht de CNC ooit verplaatst worden zal ook de gehele wasteboard verwijderd moeten worden...)
