#4 Opbouw van de Z-as
Bekijk de video over de samenbouw van de Z-as.
Volgorde:
Samenbouw Z-as
Bevestiging Z-as op de X-gantry
Downloads:
stl-z-axis.zip
stl-general.zip (used for multiple axes)
Benodigdheden:
| 3D prints: | Aantal: | Afbeelding: |
| z-gantry.stl | 1 |  |
| z-axis-profilemount-top.stl | 1 |  |
| z-axis-profilemount-bottom.stl | 1 |  |
| stepper-spacer.stl | 1 |  |
| toolmount-makita.stl | 1 |  |
| leadscrewmount.stl | 1 |  |
| Profielen: | Aantal: | Opmerkingen: |
| 4020 | 2 | 22cm lang |
| Hardware: | Aantal: | Opmerkingen: |
| M6x25 | 8 | |
| Sluitring M6 | 8 | |
| Draadbus M4x8 | 8 | |
| M3x12 verzonken | 4 | |
| M3x10 verzonken | 4 | |
| Sluitring M3 | 4 | |
| Moer M3 | 4 | |
| M4x16 | 8 | |
| Sluitring M4 | 8 | |
| Glijmoer M4 | 4 | |
| 8mm rods | 2 | 20cm lang |
| Lager 22x8x7 (608ZZ) | 1 | |
| Lineare lager | 4 | |
| Leadscrew T8x2 | 20cm lang | |
| T8x2 moer+ veer | 1 | |
| Stappenmotor Nema17 | 1 | |
| Motorkoppeling 5mm naar 8mm | 1 |

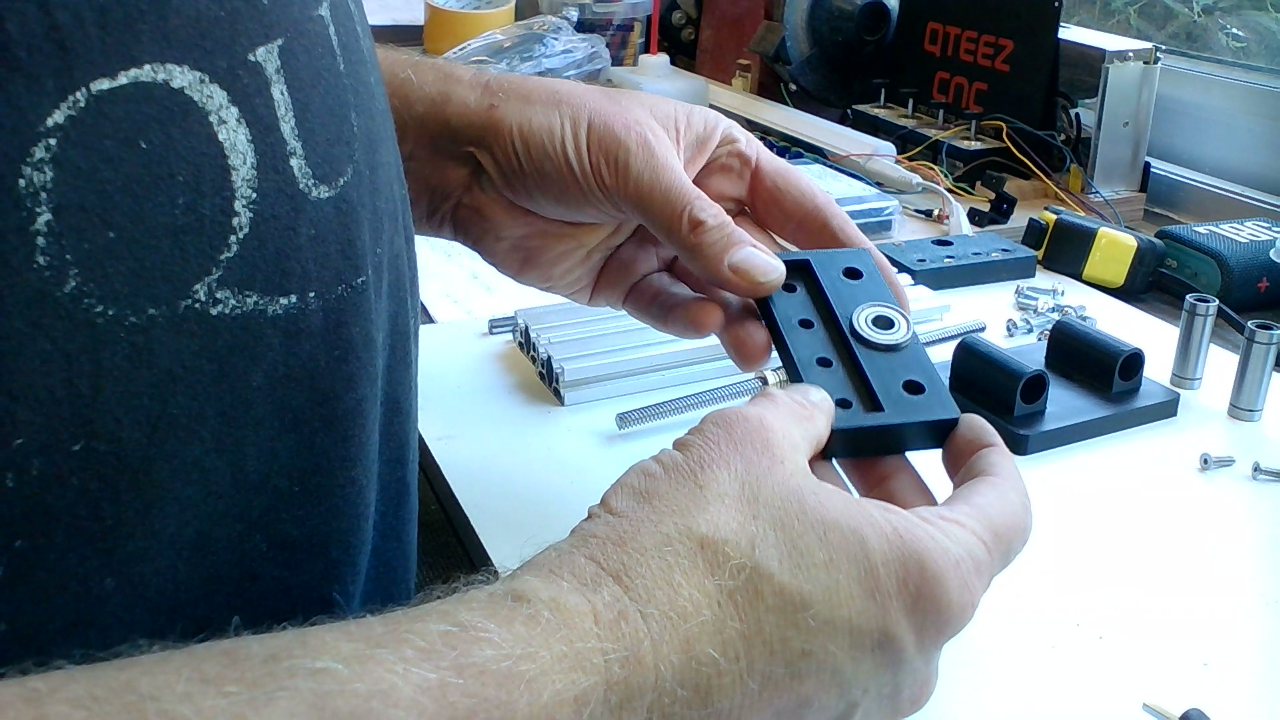

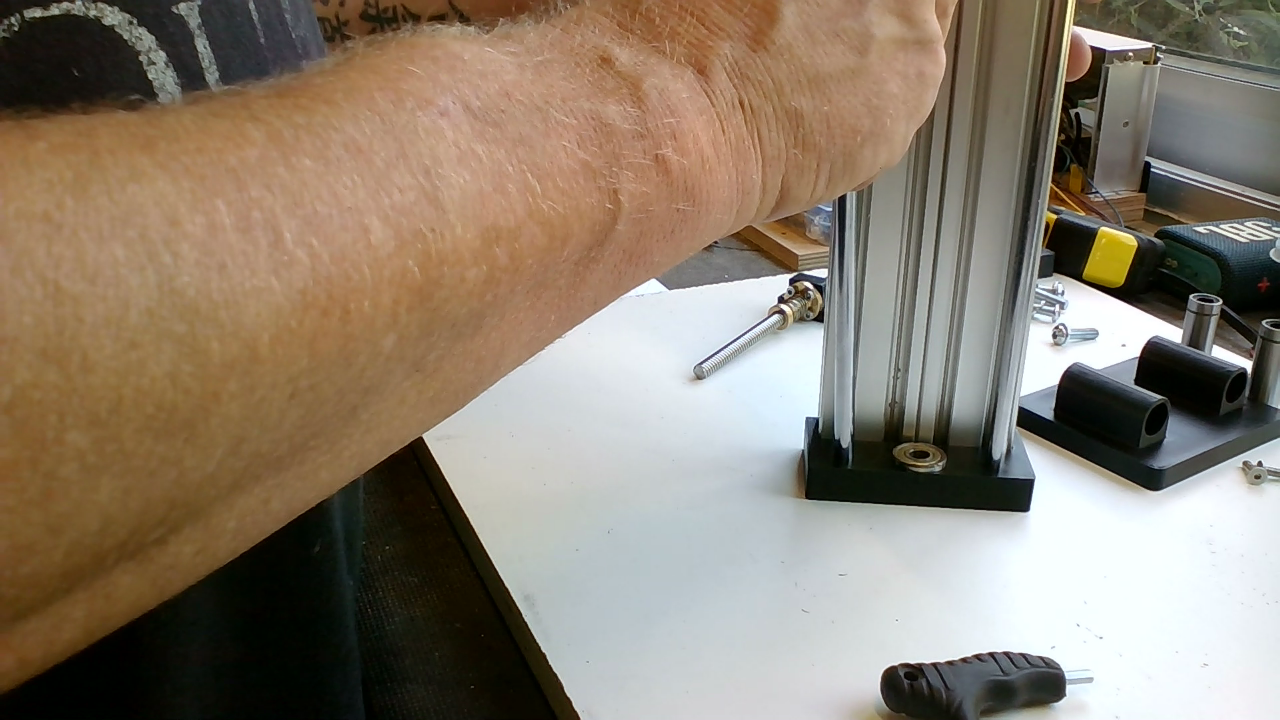

Druk de 608ZZ lager in de profilemount-bottom.

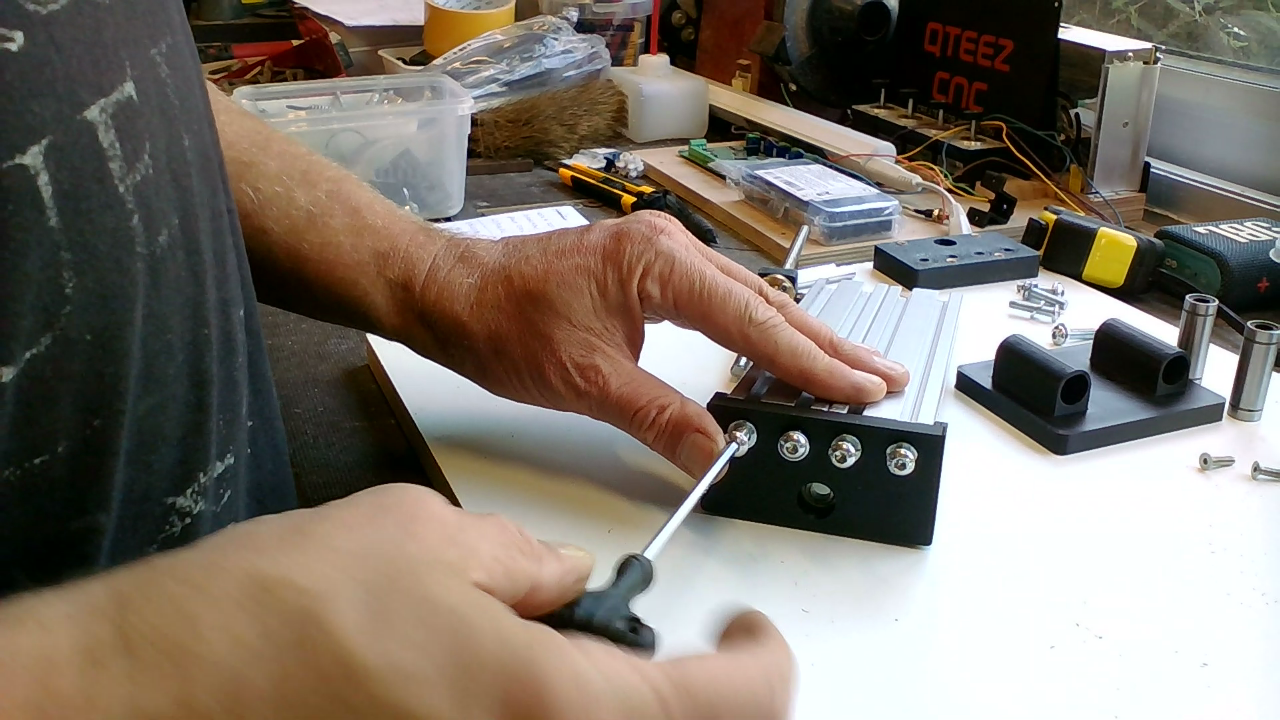

Schroef de twee profielen aan de profilemount vast met 4x M6x20/25 en sluitringen.

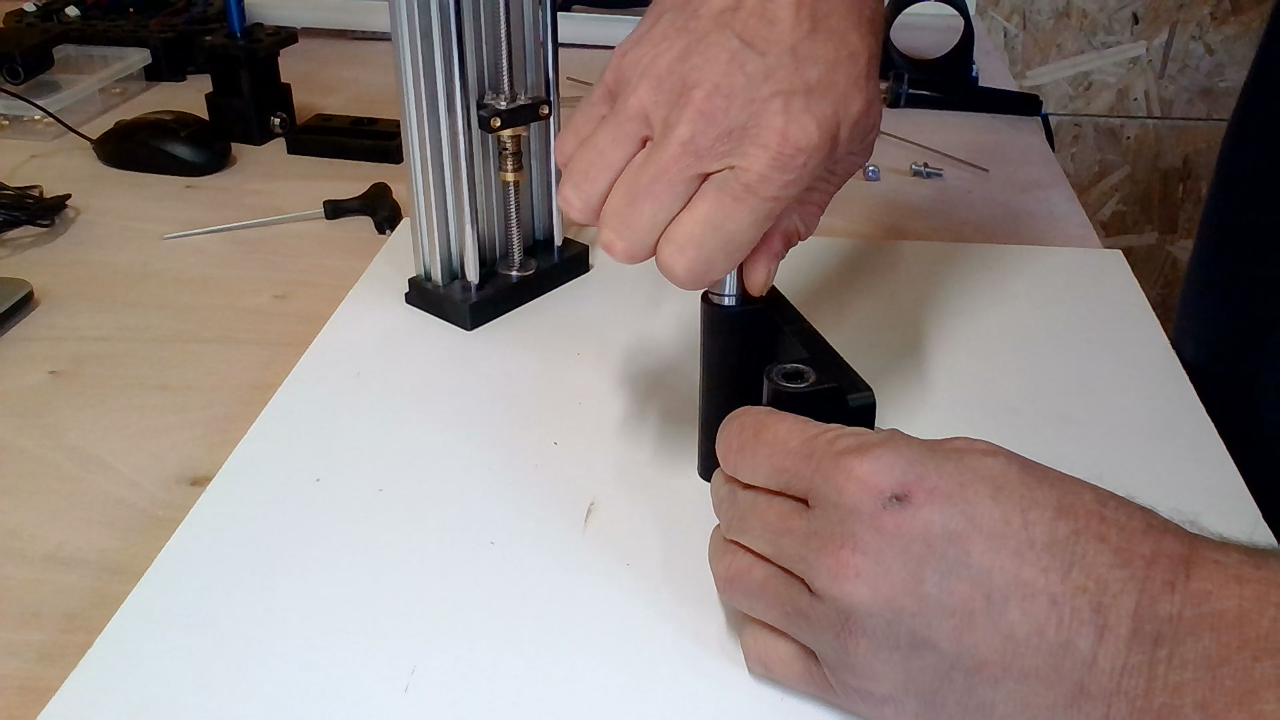

Plaats de twee 8mm rods in de profilemount.
Plaats de leadscrew met moer, veer en de leadscrew-mount in de 608ZZ lager en druk de vier lineare lagers in de Z-gantry. Druk de lagers een paar millimeter verder in de Z-gantry voor een betere geleiding.

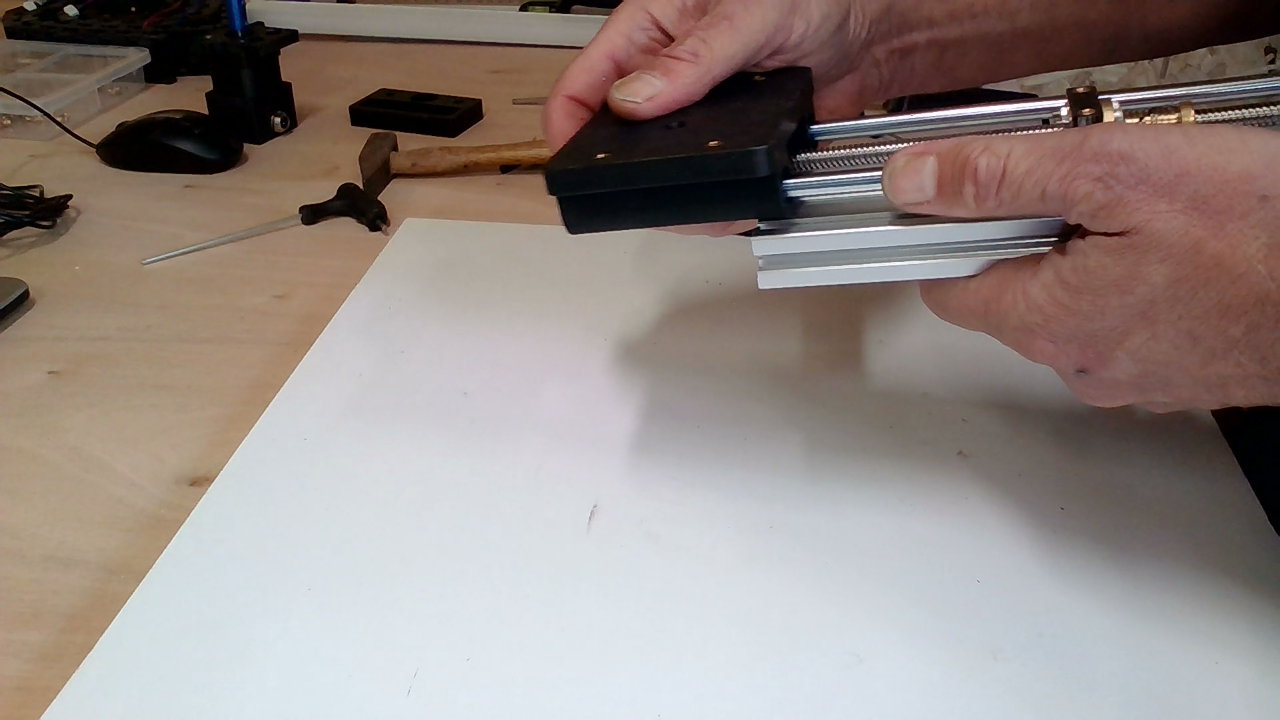

Schuif de gantry over de rods en controleer of deze soepel beweegt.
Bevestig dan de gantry aan de leadscrewmount met 2x M4x16 verzonken boutjes.

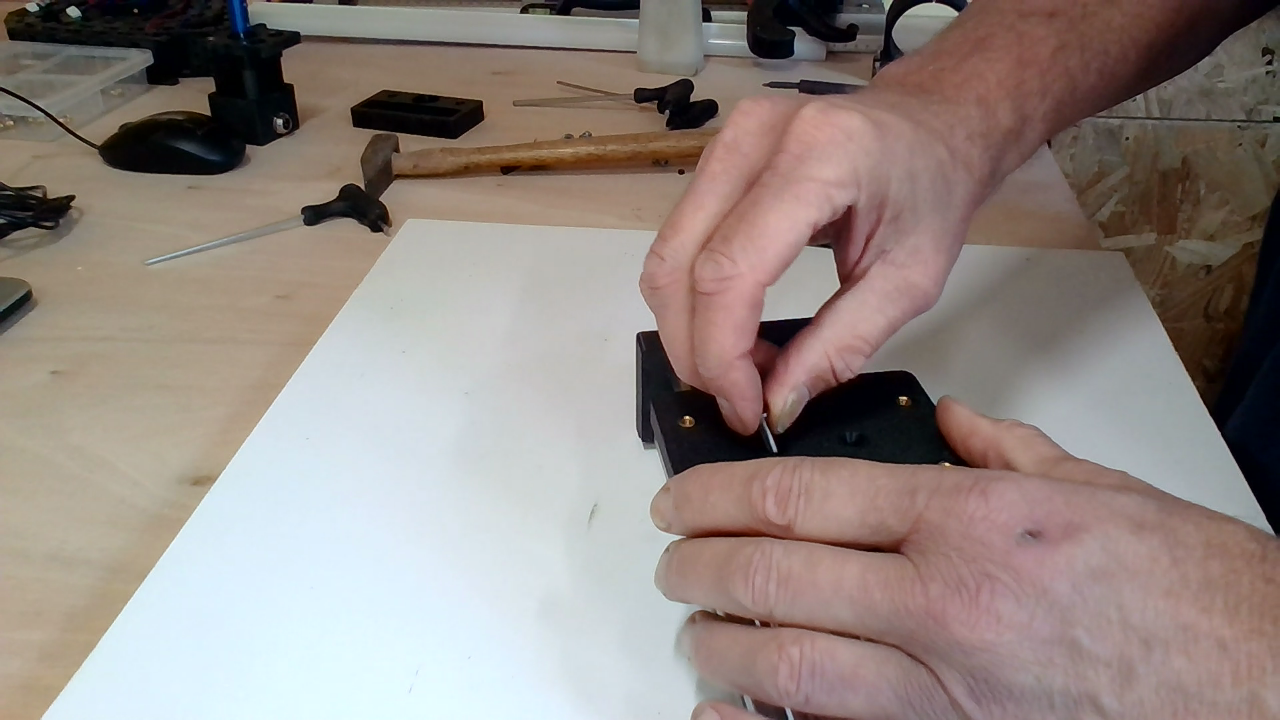

Smelt de draadbussen in de profilemount-top voor de bevestiging van de stappenmotor.
Bevestig de profilemount-top met 4x M6x20/25 en sluitringen.
Bevestig de stappenmotor met de stepper-spacer op de profilemount-top met 4x M4x16 en sluitringen. (Zie deze video over de voorbereiding van de stappenmotor)

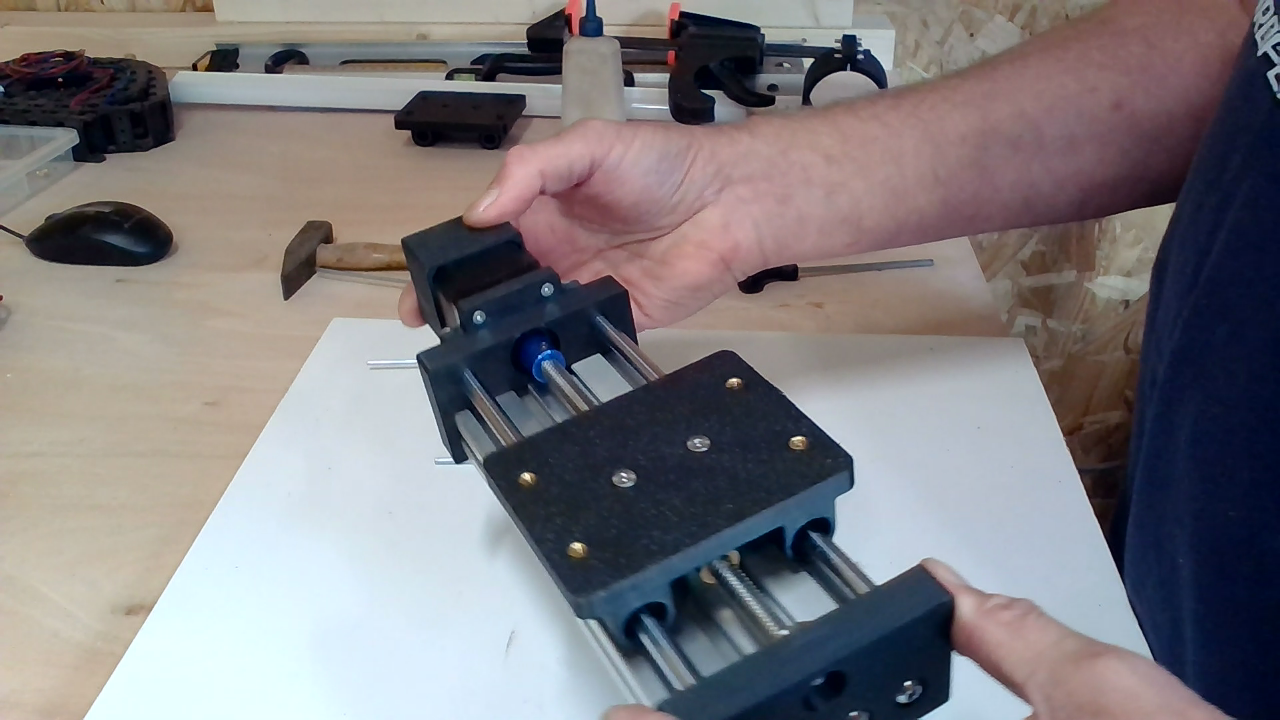

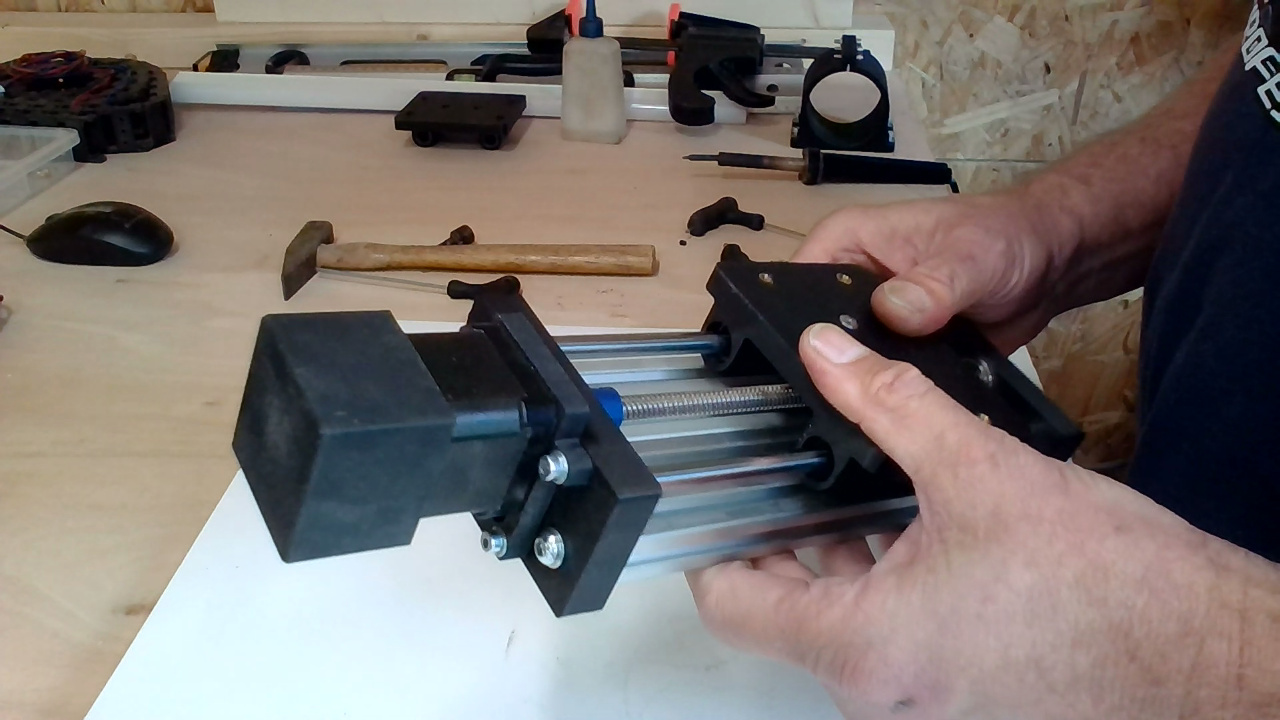

De complete Z-as.
Bevestiging Z-as op de X-gantry

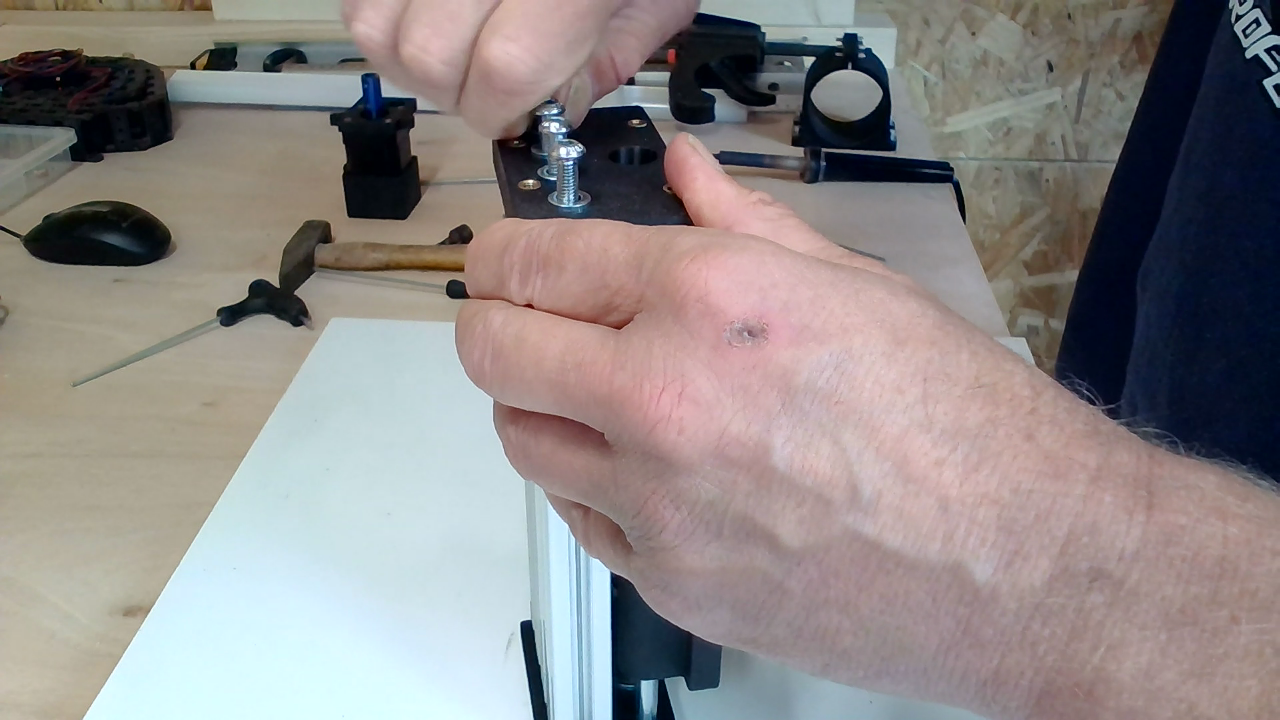

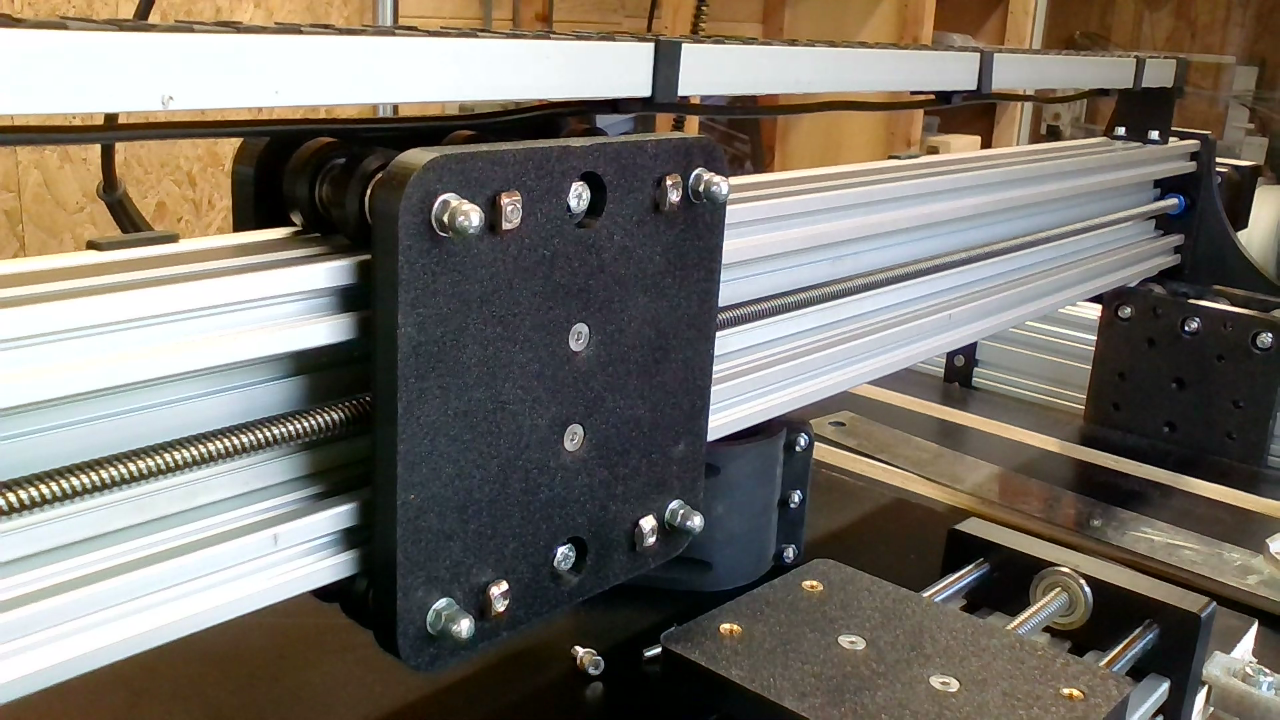

Plaats 4x M4x16 met sluitringen en glijmoeren op de X-gantry zoals op bovenstaande foto.

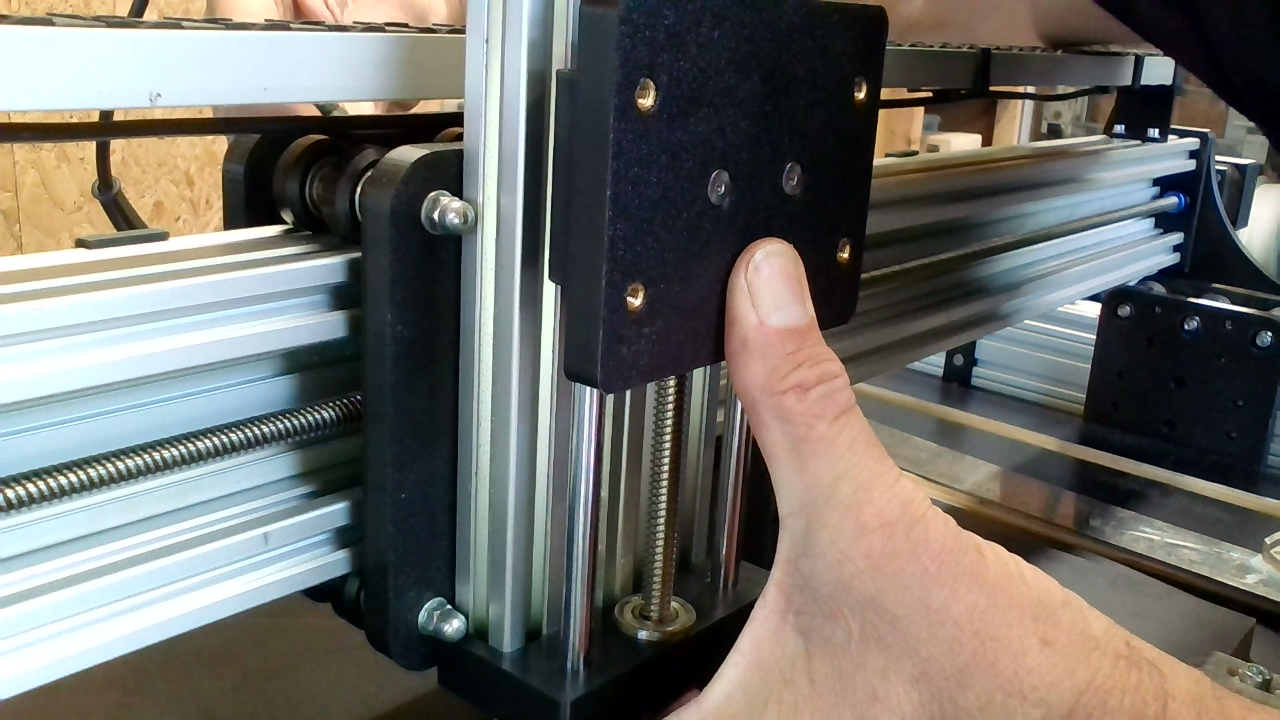

Plaats de Z-as op de X-gantry en schuif deze naar boven totdat de onderkant van de Z-as tegen de X-gantry aanzit.

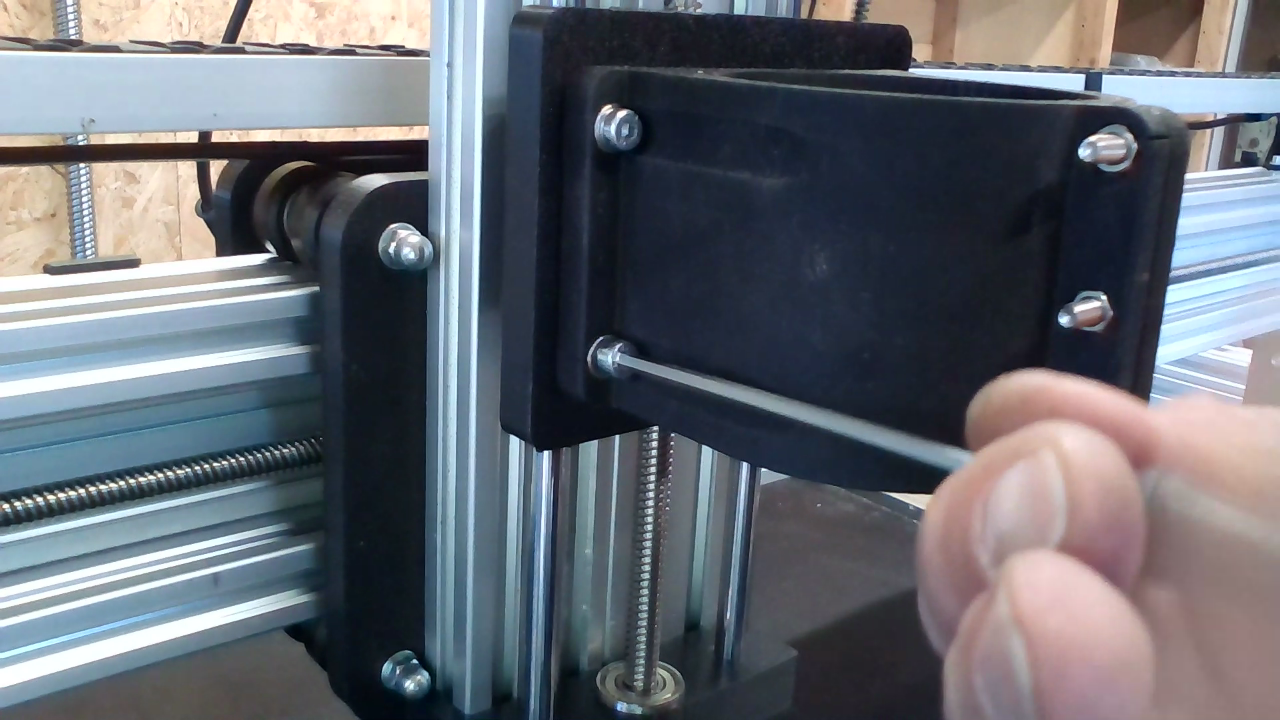

Draai de bouten vast via de gaten in de achterkant van de X-gantry.

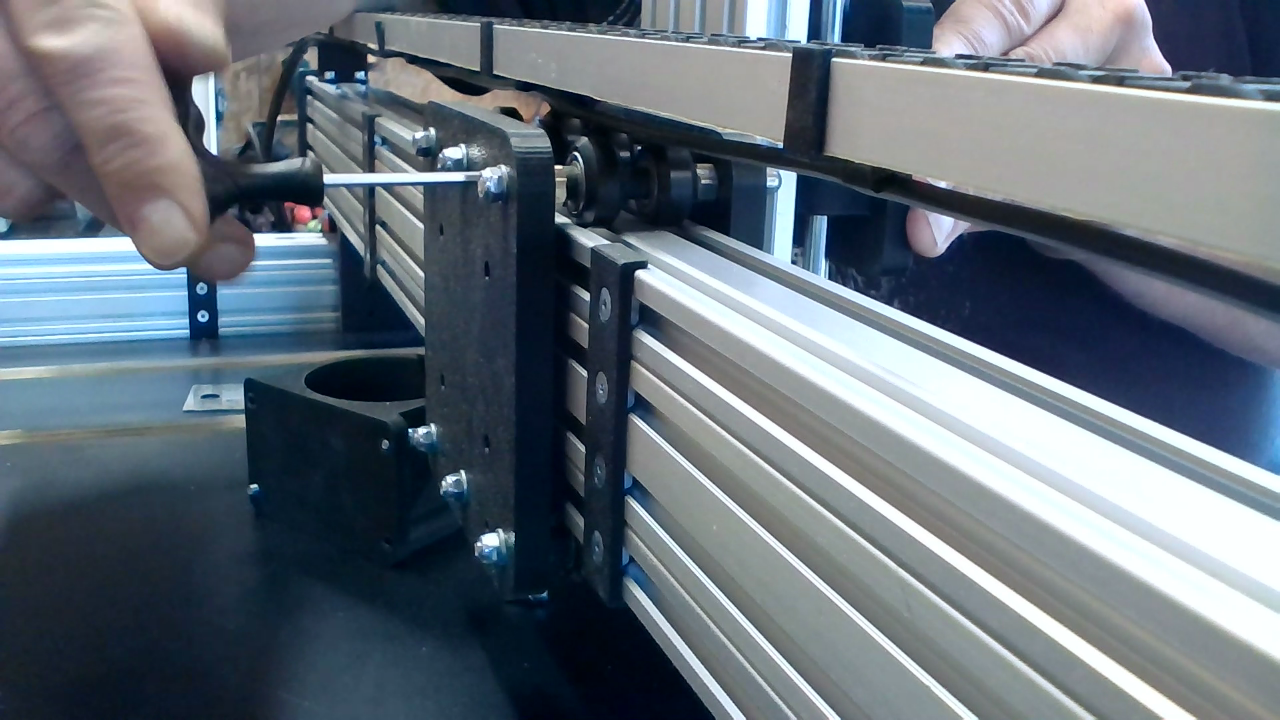

Bevestig nu de toolmount op de Z-gantry met 4x M4x16 en sluitringen.

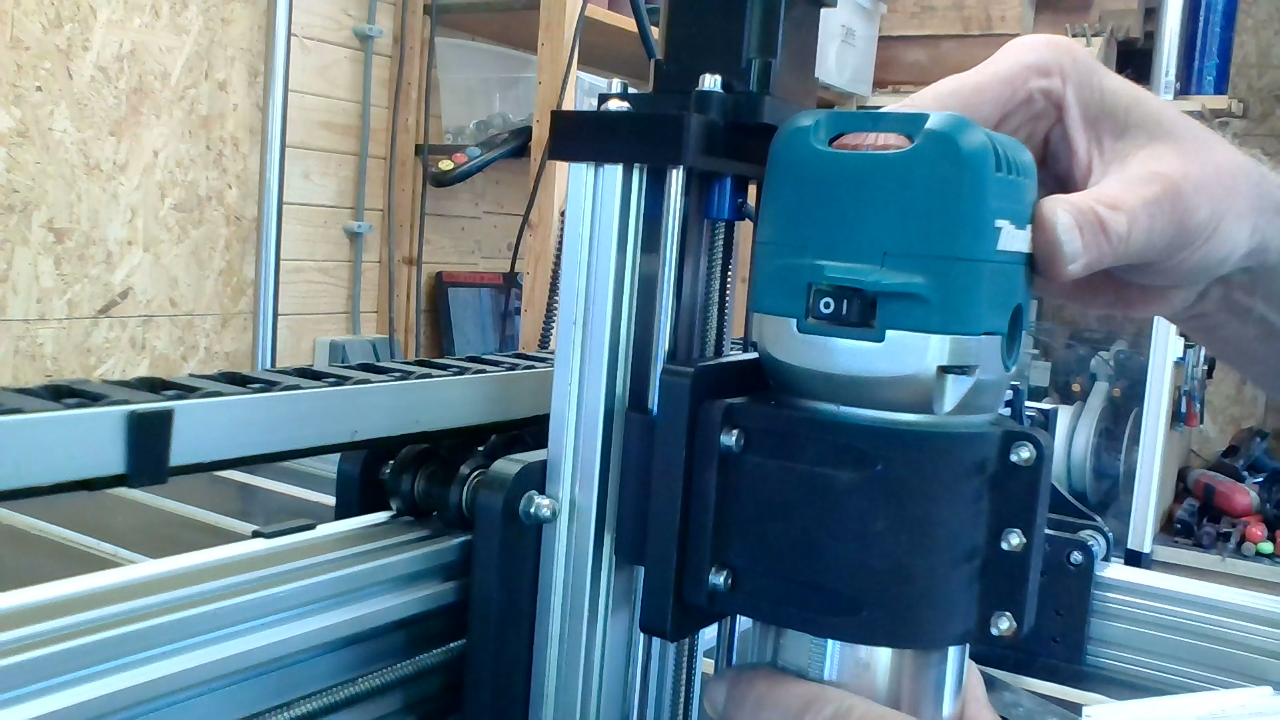

Schuif de Makita bovenfrees in de toolmount en schroef deze vast.
En klaar!
Op bovenstaande foto's is de cablechain al te zien. Op de volgende pagina gaan we laten zien hoe we deze cablechain gaan bevestigen.
