#3 Opbouw van de X-as
Volg de intsrucies op bovenstaande video.
Volgorde:
Samenbouw Gantry
Samenbouw X-as
Het afstellen van de Gantry
Downloads:
stl-x-axis.zip
stl-general.zip (wordt gebruikt voor meerdere assen)
Benodigdheden:
| 3D prints: | Aantal: | Afbeelding: |
| x-gantry-front.stl | 1 |  |
| x-gantry-rear.stl | 1 |  |
| spacer-3mm.stl | 6 |  |
| spacer-9mm.stl | 15 |  |
| Hardware: | Aantal: | Opm: |
| M5x70 | 2 | |
| Draadeind M5 van 85mm | 4 | |
| sluitring M5 | 12 | |
| Stopmoer M5 | 6 | |
| Dopmoer M5 | 4 | |
| Excentrische bussen M5x6 | 6 | |
| v-slot wielen | 12 | 24x5x11mm |

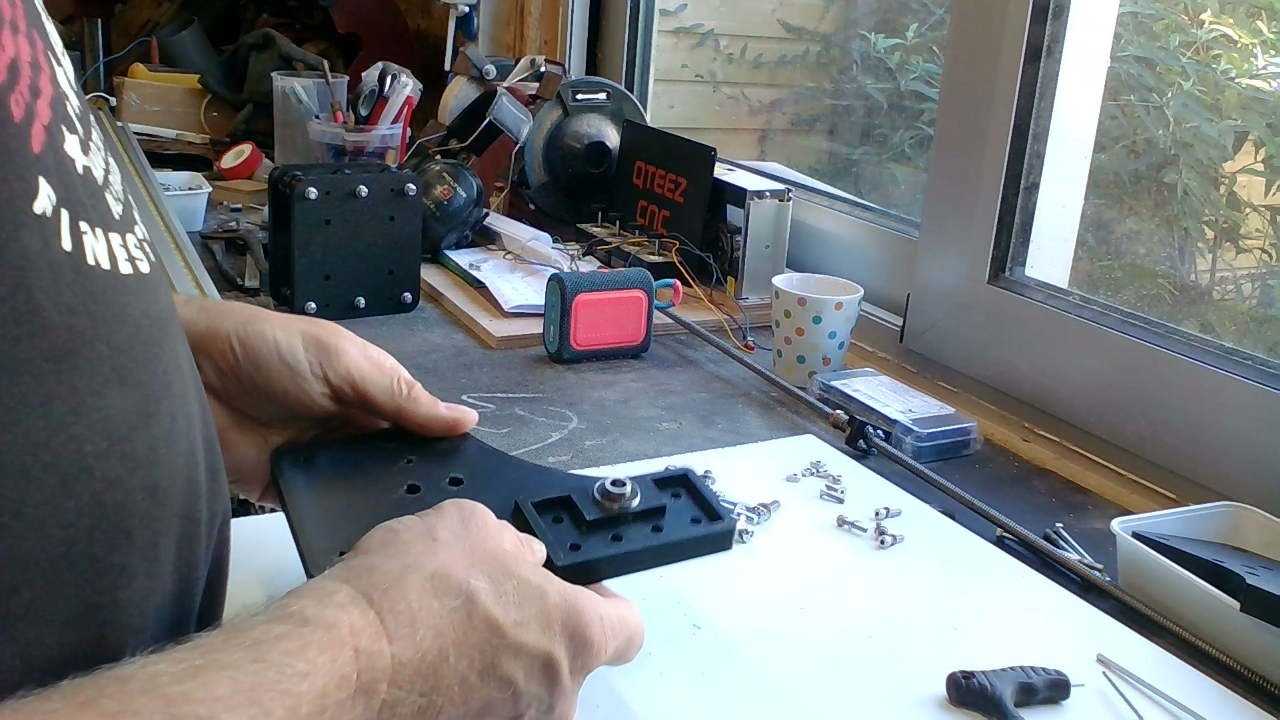

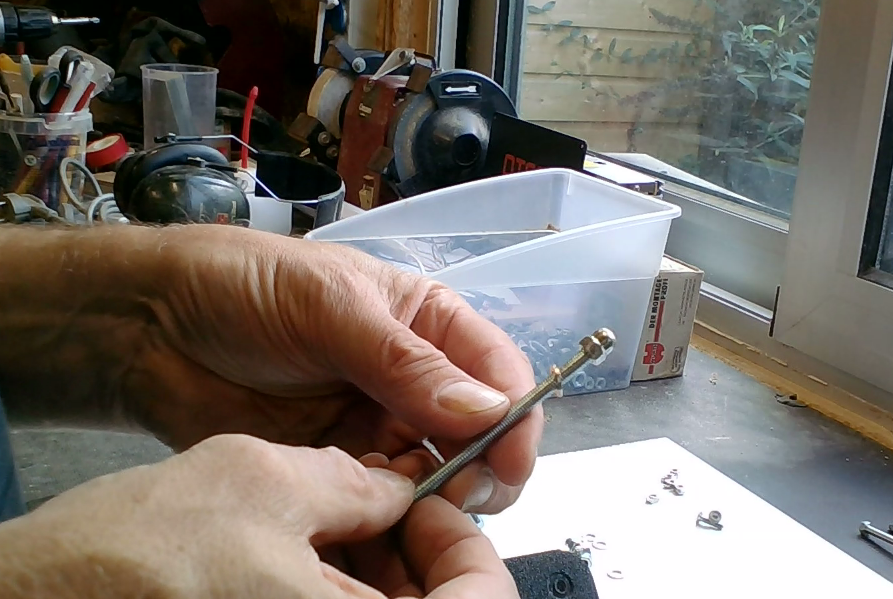

Schroef de dopmoeren op de vier draadeinden.

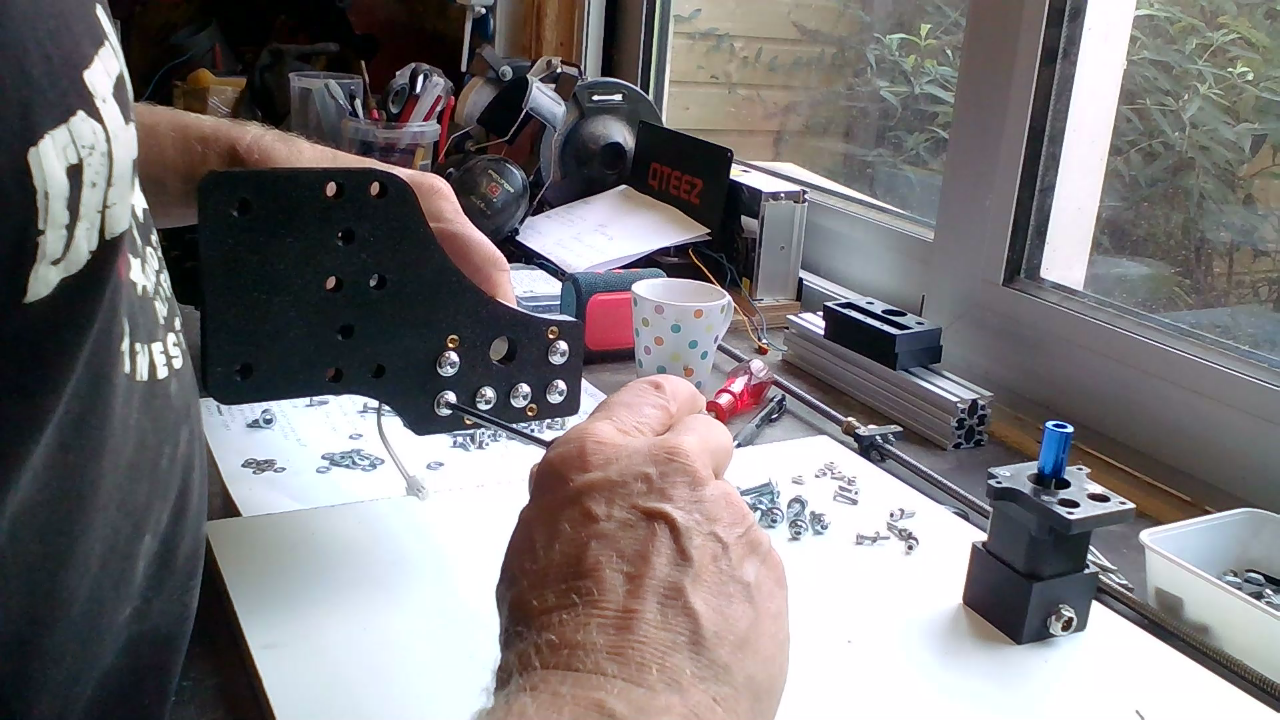

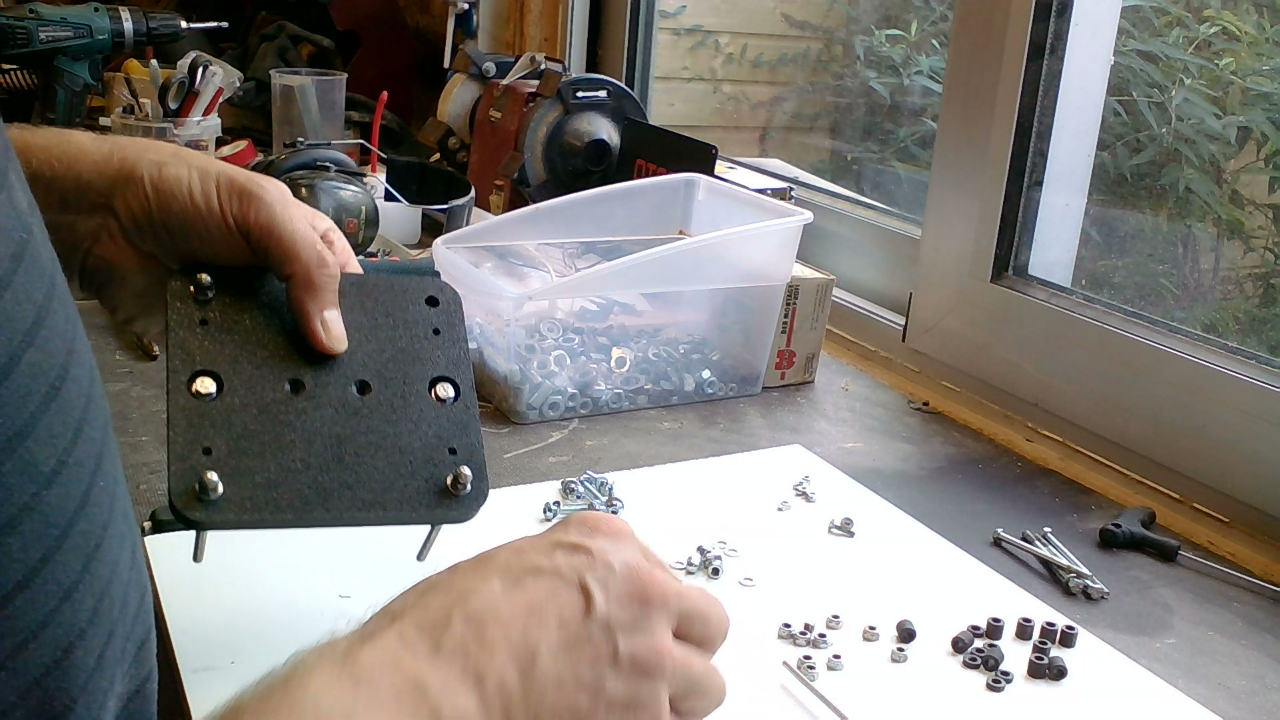

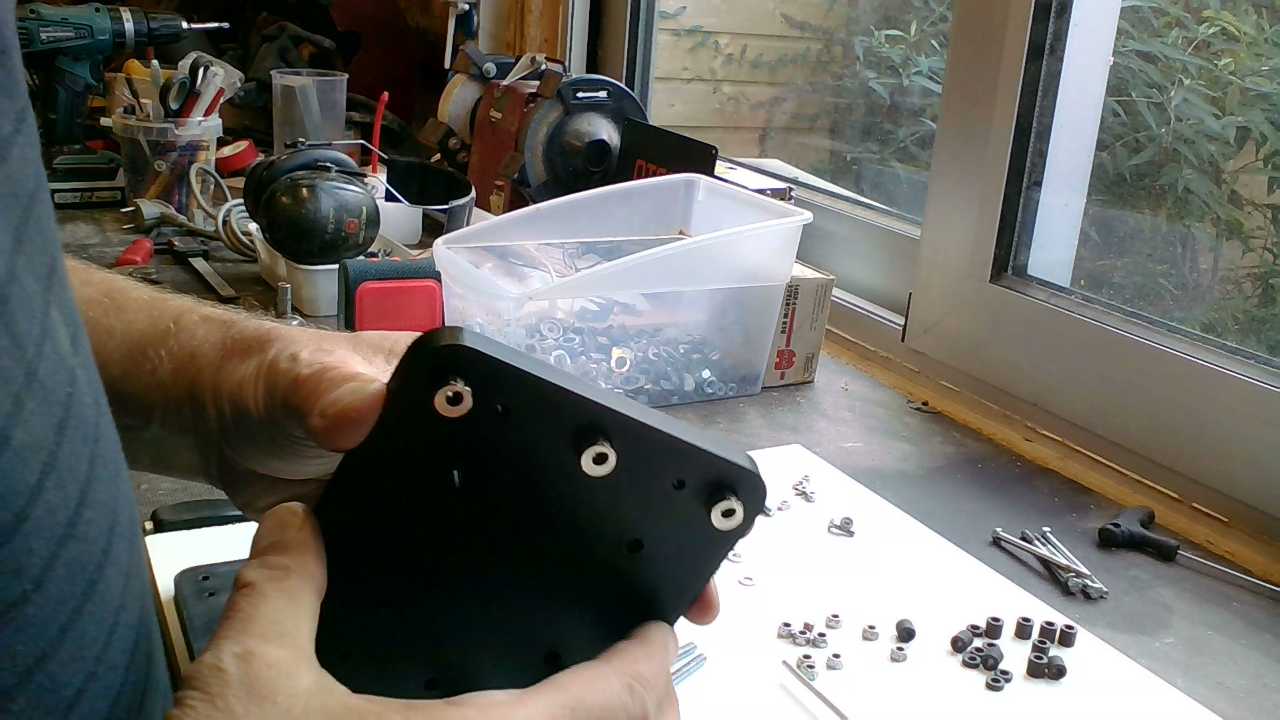

Druk de excentrische bussen in de daarvoor bestemde gaten in beide gantries met het streepje naar boven gericht.
Voer de bouten van M5x70 met een sluitring door de middelste wielgaten van de x-gantry-front en de vier draadbussen met dopmoer en sluitringen in de overige 4 gaten van de x-gantry-front.

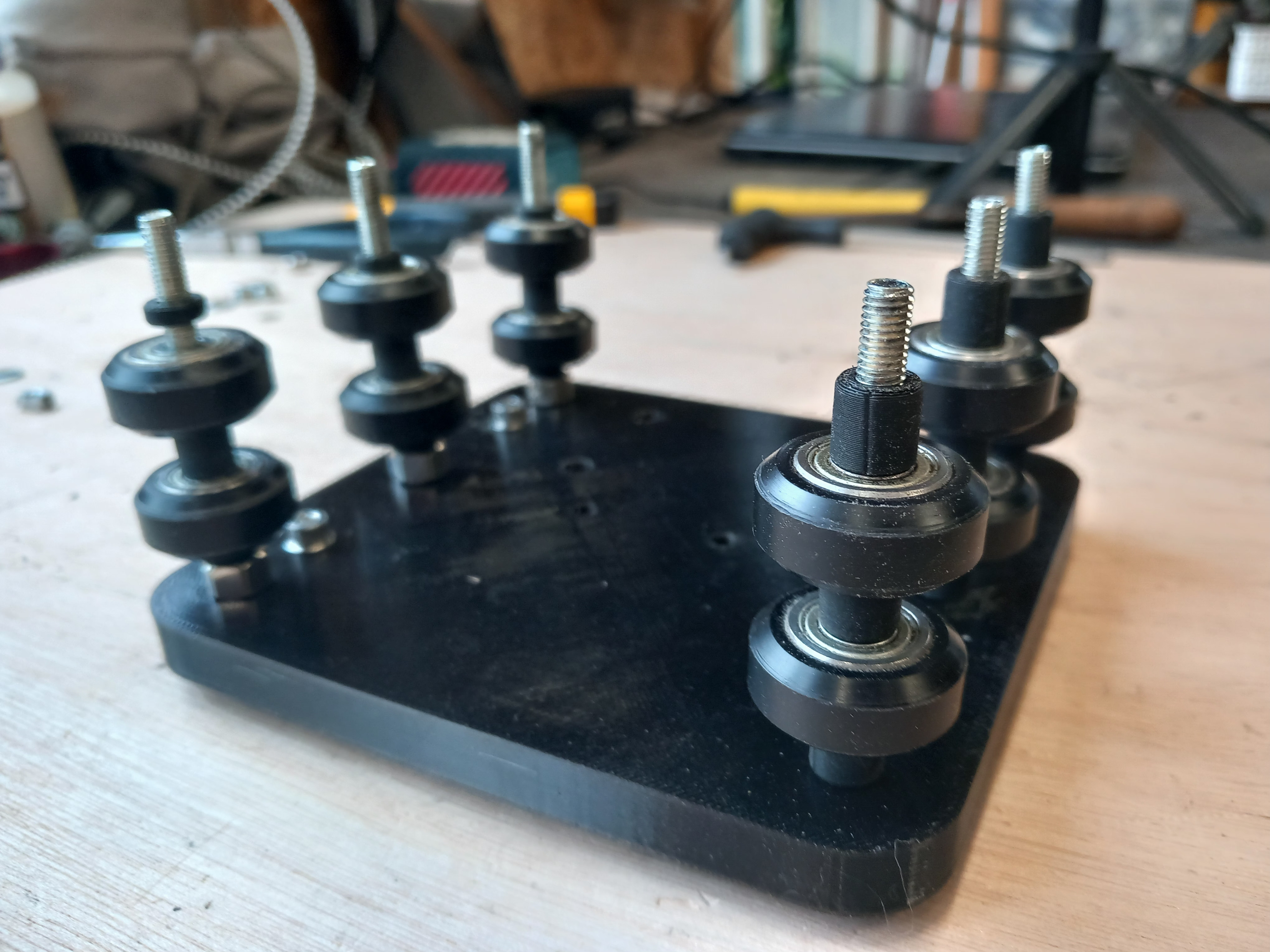

Plaats boven de excentrische bussen, een spacer van 3mm, gevolgd door een v-slot wiel, een spacer van 9mm, dan weer een v-slot wiel en dan weer een spacer van 3mm. Plaats over de andere bouten een spacer van 9mm, een v-slot wiel, een spacer van 9mm, nog een v-slot wiel en dan weer een spacer van 9mm.
Plaats vervolgens de andere Y-gantry en bevestig alles met een sluitring en een stopmoer.
De X-gantry is nu klaar...
Benodigdheden:
| 3D prints: | Aantal: | Afbeelding: |
| x-profilemount.stl | 2 (Voor de linkerkant dient deze gespiegeld te worden in de slicer. Zie Note*) |  |
| stepper-spacer.stl | 1 |  |
| leadscrewmount.stl | 1 |  |
| profile-clip.stl | 2 |  |
| Profielen: | Aantal: | Opm: |
| v-slot aluminium profiel 4020 | 3 | 1Mtr lang |
| Hardware: | Aantal: | Opm: |
| M6x25 | 12 | |
| sluitring | 12 | |
| draadbus M4x8 | 4 | |
| M3x12 verzonken | 4 | |
| M3x10 | 4 | |
| M4x16 verzonken | 6 | |
| Lager 22x8x7 (608ZZ) | 1 | |
| Leadscrew T8x2 van 1mtr | 1 | |
| Leadscrew T8x2 moer+ veer | 1 | |
| Stappenmotor Nema17 | 1 | |
| motorkoppeling 5mm naar 8mm | 1 |
(Alleen de onderste en bovenste profielen hebben een v-slot nodig. Voor de zijkant kan een gewoon profiel gebruikt worden)

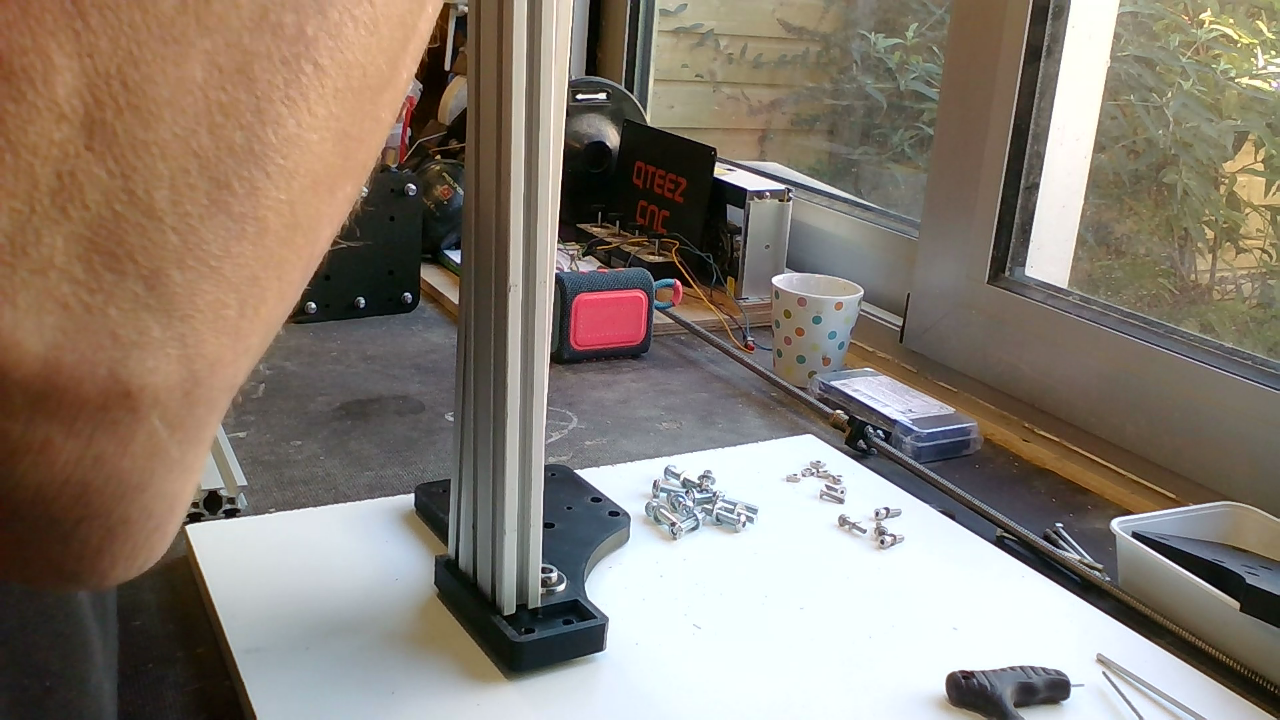

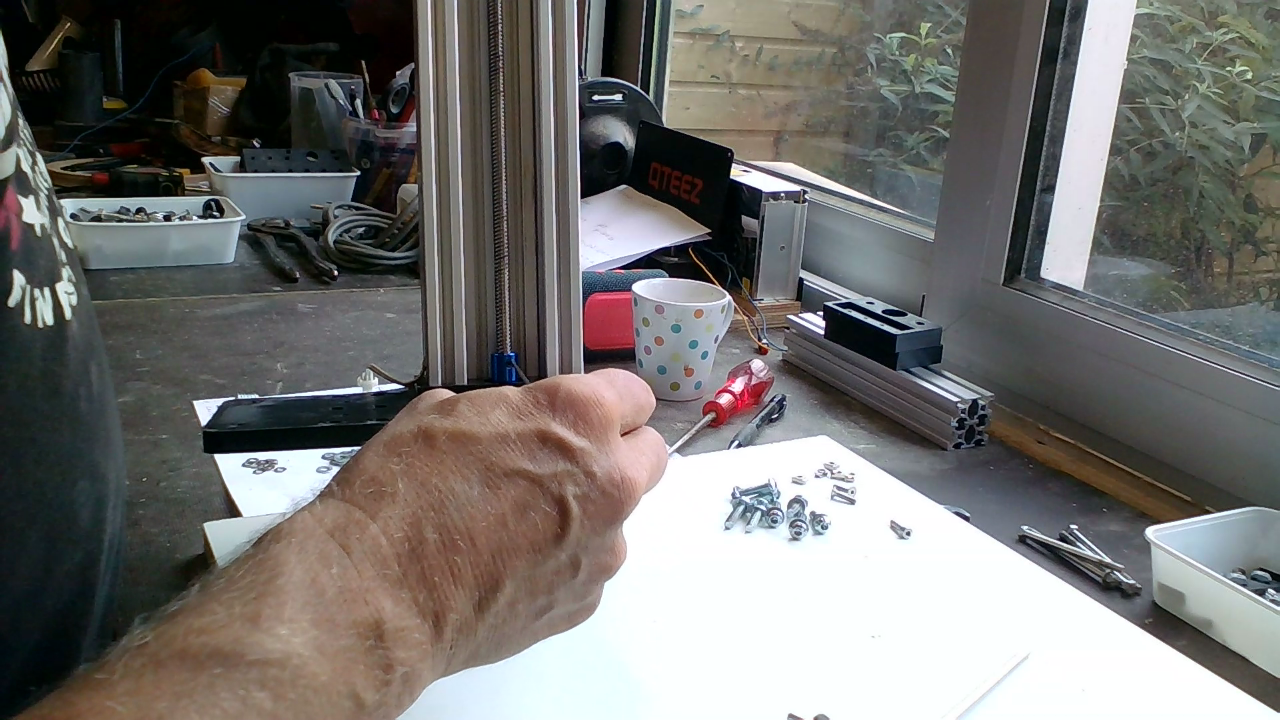

Druk de lager in de x-profilemount-left en bevestig de 2040 profielen met 6x M6x25 en sluitringen. Plaats het profiel met de ledstrips onderop. (optioneel, zie de X-axis Assembly video op YouTube)
*Note: Voor de linkerkant dient de x-profilemount gespiegeld te worden in de slicer van je 3D printersoftware.

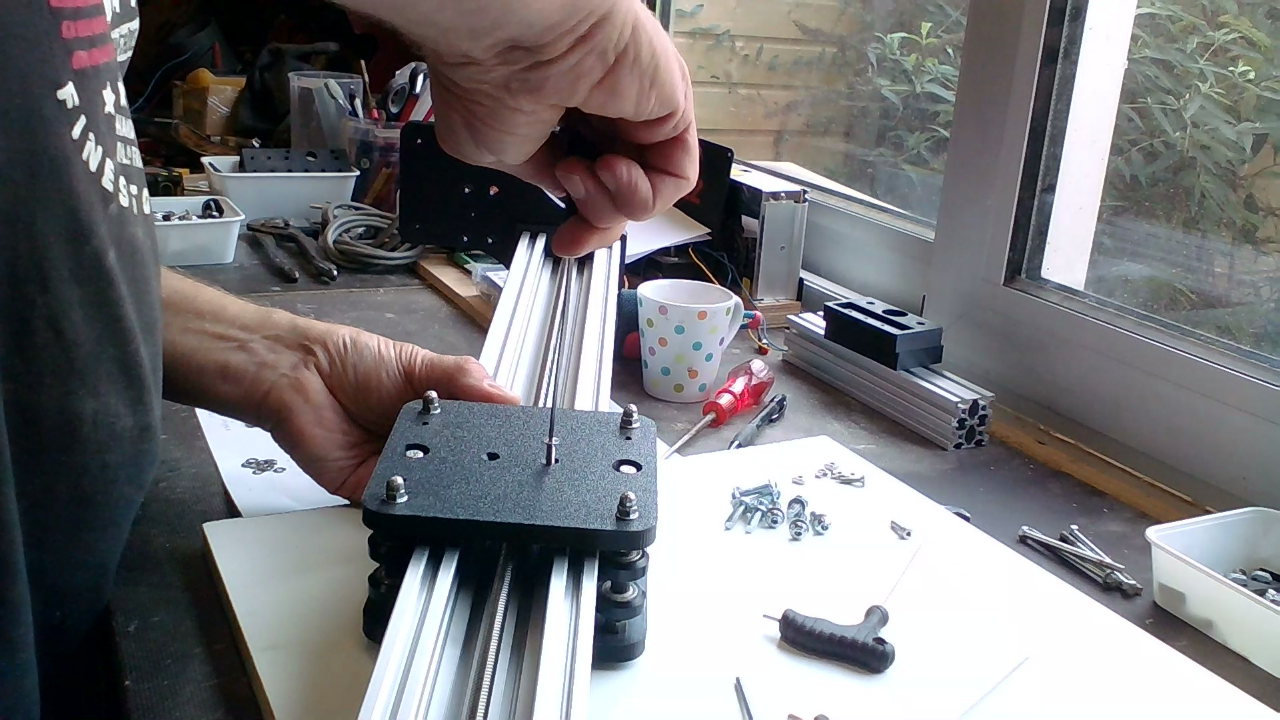

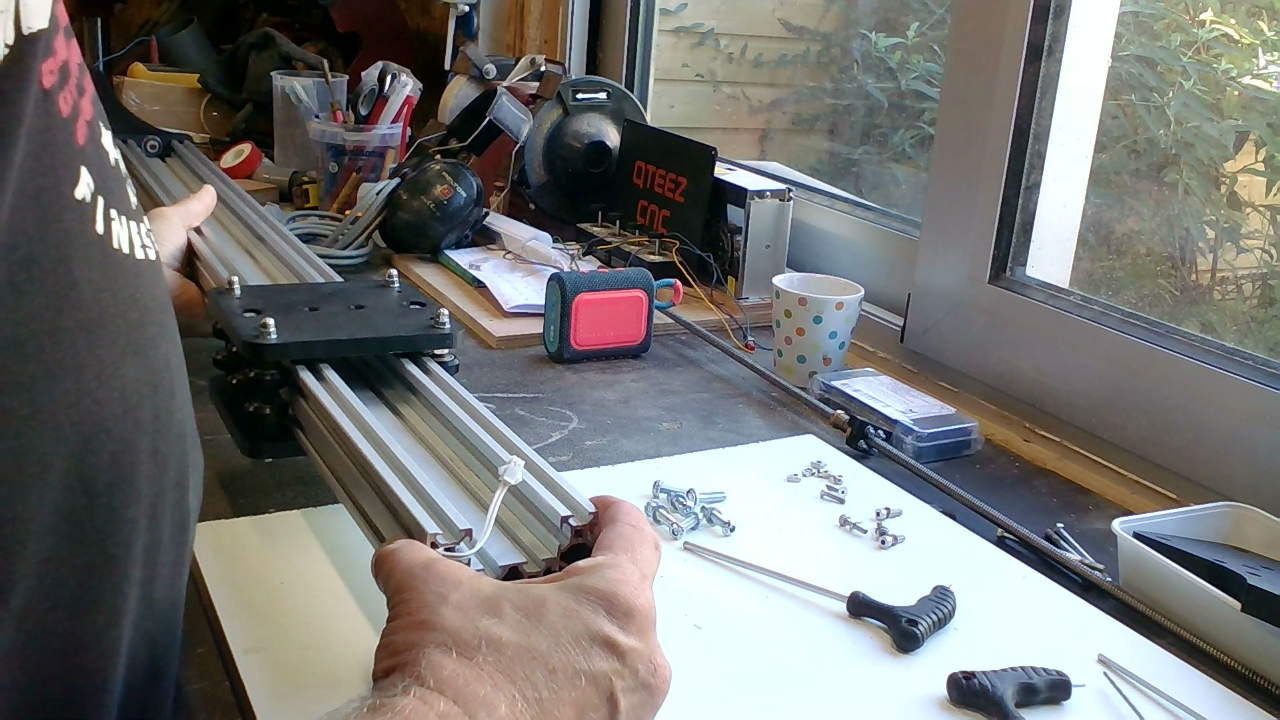

Schuif de gantry over de X-as met de x-gantry-front naar boven gericht
Bevestig de x-profilemount-right op de profielen.

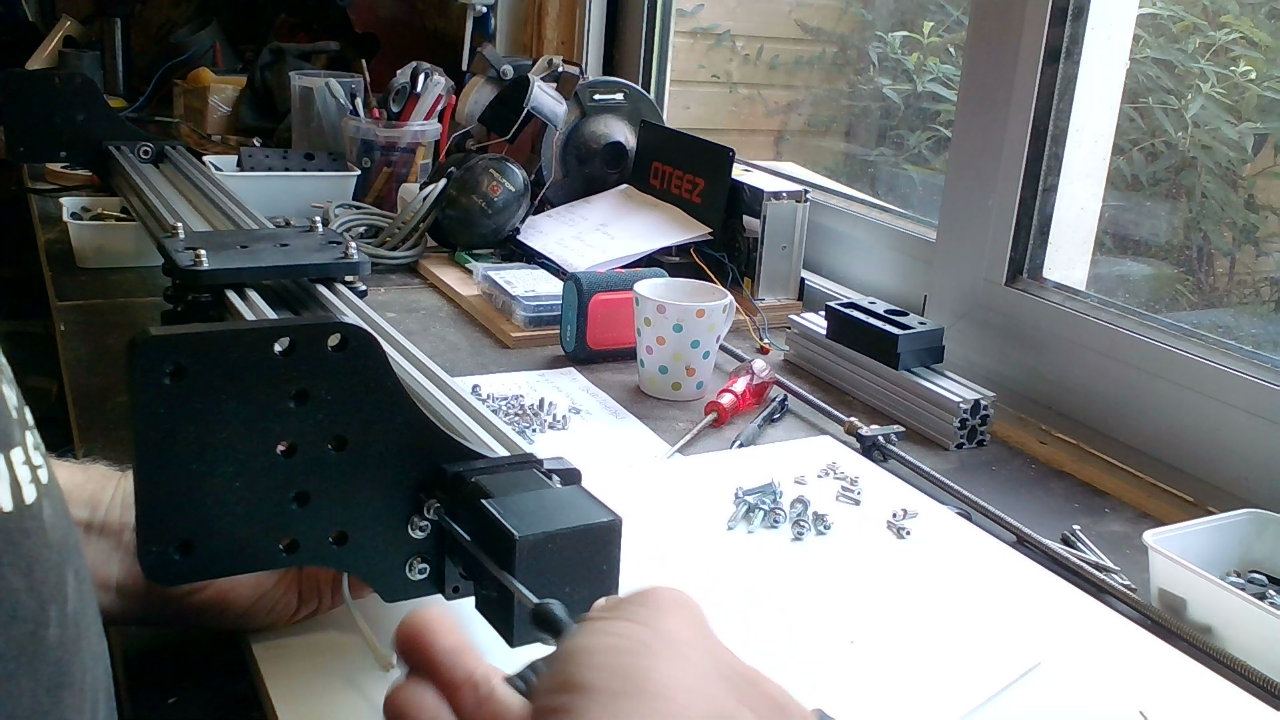

Bevestig nu de stappenmotor, inclusief de koppeling, samen met de stepper-spacer op de profilemount-right met 4x M4x16.
(kijk op #1 Opbouw van de Y-as voor de voorbereiding van de stappenmotor)
Plaats de complete leadscrew in de as en maak deze vast aan de motorkoppeling.

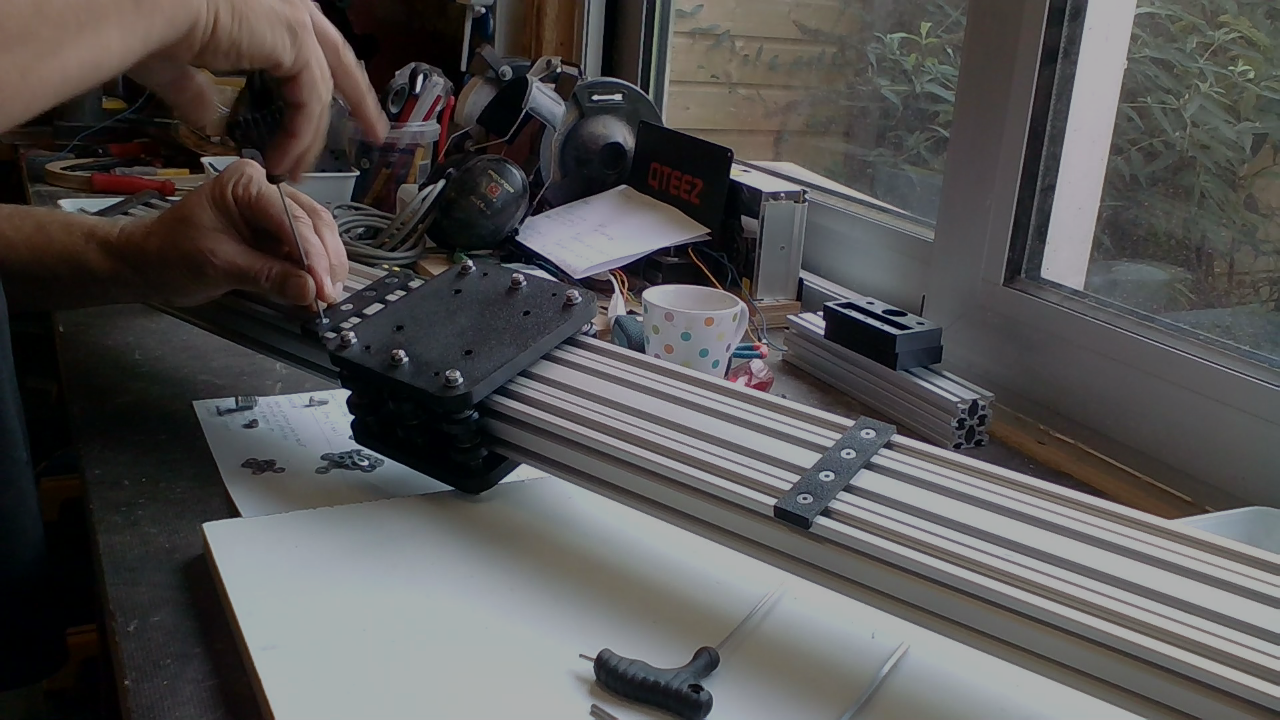

Bevestig de 2 profile-clips op 1/3 van de as met 8x M4x8 en glijmoeren.
Zorg dat de wielen goed in de slots zitten en draai de excentrische bussen met een steeksleutel 10 zo dat eventuele speling weg is. De gantry moet met weinig moeite te bewegen zijn over de as. Mocht de gantry te zwaar of te licht gaan of zit er nog speling in kunt u de v-slot wielen afstellen door de excentrische bussen te verdraaien.
Controleer regelmatig de speling in de v-slot wielen en stel deze waar nodig af.
Schroef nu de gantry vast aan de leadscrewmount met M4x16 verzonken bouten.
